Abscheider für Flüssigkeiten U-Turn

Ölvertikalkompakt

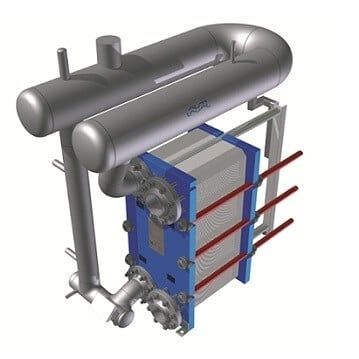

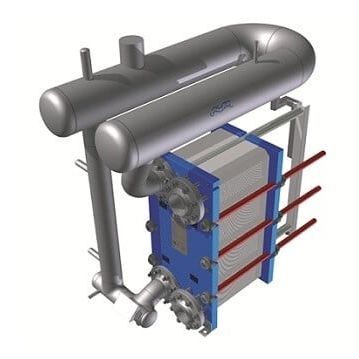

U-Turn ist ein Flüssigkeitsabscheider, der speziell für den Einsatz mit Plattenwärmetauschern in Ammoniak-Anwendungen entwickelt wurde. Das Modul – bestehend aus dem Abscheider und dem Plattenwärmetauscher – gewährleistet minimale Druckverluste und maximale Energieeffizienz. Alfa Laval U-Turn wurde entwickelt, um das Beste aus der Plattenwärmetauschertechnologie von Alfa Laval zu nutzen. Der eigenständige U-Turn wird oberhalb des kompatiblen Plattenwärmetauschers installiert und lässt sich problemlos daran montieren. Es deckt Ammoniak-Leistungen von 200 bis 1.400 kW bei einer Verdampfungstemperatur von 0 °C und von 50 bis 500 kW bei einer Verdampfungstemperatur von -40 °C ab. Das Modul ermöglicht eine effektive und kompakte Installation mit geringerem Höhenbedarf und kleineren Gesamtabmessungen als jede andere Lösung. Wichtigste Konstruktionsmerkmale Kompakte Abmessungen Geringere Höhe und Länge ermöglichen die Installation vor Ort ohne Demontage Es ist keine zusätzliche Stütze erforderlich, da der U-Turn-Abscheider vollständig vom Plattenwärmetauscher getragen wird Einfache Wartung, da beide Seiten des Plattenwärmetauschers vollständig zugänglich sind. Alle Ammoniakanschlüsse befinden sich auf derselben Seite, was die Installation vereinfacht Integrierter Ölablass Edelstahl gewährleistet Korrosionsbeständigkeit und macht eine Oberflächenbehandlung überflüssig Einbaufertig Das U-Turn-Modul wird dank Standardisierung innerhalb kurzer Zeit geliefert. Es handelt sich um ein voll funktionsfähiges Modul aus einer Hand, das sowohl das CE-Zeichen als auch die Zulassung gemäß der Druckgeräterichtlinie (PED) trägt.
