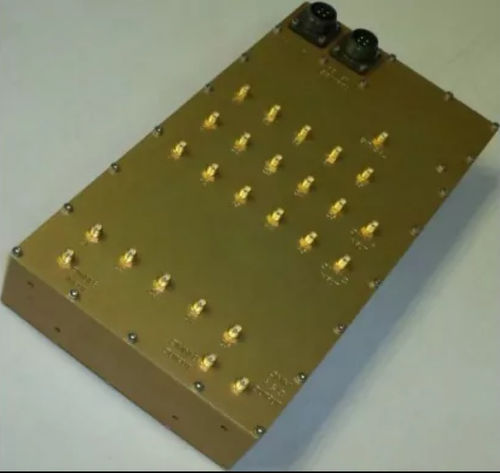

Mehrpoliger Schalter DF-A0052

ESDwetterbeständigLeistung

Der DF-A0052 ist ein Hochgeschwindigkeits-3-Band-Umschalter mit 5 bis 3 Kanälen, der für Peilantennenanwendungen mit geschalteten Elementen vorgesehen ist. Der Schalter akzeptiert drei Frequenzbänder mit jeweils 5 Antennenelementen und leitet 3 beliebige Elemente eines ausgewählten Bandes mit 5 Elementen an einen der 3 Ausgänge. Er ist auch für den internen Einbau in den wetterfesten Hohlraum der Peilantennen DF-A0029, DF-A0031 und DF-A0037 vorgesehen. Der Schalter besteht aus 5 parallelen Kanälen, die jeweils mit Eingangsleistungsbegrenzern, ESD-Schutz, rauscharmen Verstärkern und einem Bandschalter ausgestattet sind. Außerdem kann ein Kalibrierungsband ausgewählt werden, das eine symmetrische 5-Wege-Aufteilung eines intern erzeugten oder extern gelieferten Kalibrierungssignals für die Ketten- und Empfängerkalibrierung bietet. Jeder Kanal verfügt über einen rauscharmen Verstärker innerhalb der Kalibrierungskette, um Schalt- und Kabelverluste zu überwinden. Der Schalter akzeptiert einen sehr großen Eingangsspannungsbereich. Er wird über festverdrahtete Logikleitungen oder eine EIA-485 (RS-485)-Schnittstelle gesteuert. Alle Schaltvorgänge erfolgen in Halbleitertechnik, was eine schnelle Kommutierung und unbegrenzte Schaltzyklen ermöglicht. Abmessungen (m) - - 260 mm lang160 mm breit100 mm hoch - Masse (kg) - - 4 - Maximales VSWR - - < 2,5 - Größe (m) - - 0,32
