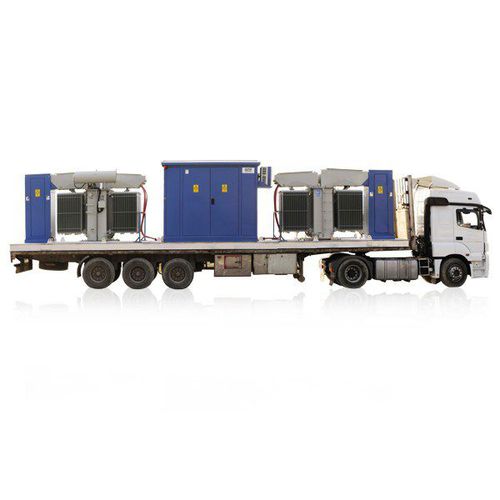

Mobiles Umspannwerk SMS-1 Series

für Verteilerfür Mittelspannungstransformatorfür Außenbereich

Die mobilen Umspannwerke der Serie SMS-1 sind mobile Verteilungs- und Transformatorstationen für die Erzeugung und Verteilung kleinerer Strommengen. Die mobilen Umspannwerke werden je nach Projektanforderungen als Anhänger, Plattform / Skid, Waggon oder Schiff konzipiert. Mobile Umspannwerke der Serie SMS-1 werden speziell für Leistungen bis zu 4 MVA, Primärspannungen bis zu 40,5 kV und Sekundärspannungen bis zu 0,69 kV entwickelt und hergestellt. Sie bestehen im Wesentlichen aus den folgenden Hauptkomponenten; - Mittelspannungs-Schaltanlagen - Verteilertransformator - Niederspannungs-Verteilungstafel - SCK-1 Serie Stahl-Kiosk oder SCK-2 Serie Sandwich-Paneel-Kiosk für primäre MV-Schaltanlagen sind 3 verschiedene Lösungen verfügbar; - Luftisolierte metallgekapselte Schaltanlagen der Baureihe SNC oder SMC - Luftisolierte metallgekapselte Schaltanlagen der Baureihe SME - Gasisolierte Schaltanlagen Verteiltransformator: Verteiltransformatoren können in der für die Projektanforderungen geeigneten Spannungsebene und mit einer maximalen Leistung von 4 MVA eingesetzt werden. Es ist möglich, Transformatoren mit verschiedenen Anschlusstypen wie Öltyp oder Trockentyp zu verwenden. Die sekundären Niederspannungsverteilerschränke werden je nach Kunden- und Projektanforderungen als Standard- oder ausfahrbarer Typ bis zu 6000 A entworfen und hergestellt. Die Abmessungen des Stahlblech-Kiosks der Serie SCK-1 oder des Sandwich-Panel-Kiosks der Serie SCK-2 werden speziell für das Projekt entsprechend dem Layout-Design aller Typen von MS-Schaltanlagen und NS-Panels, die im Kiosk platziert werden sollen, berechnet.
