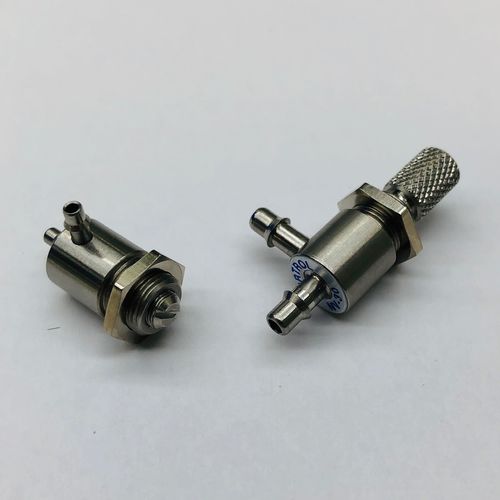

Nadelventil NV-30 series
Durchsatzkontrollefür GasSubminiatur

Nadelventil
Nadelventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Typ
Nadel
Funktion
Durchsatzkontrolle
Medium
für Gas
Korpus
Subminiatur, Edelstahl
Anwendung
Hochpräzision
Weitere Eigenschaften
korrosionsbeständig
Temperatur

Max: 93 °C (199 °F)

Min: -40 °C (-40 °F)

Druck

Max: 180 psi

Min: 0 psi

Beschreibung

Die Serie NV-30 ist eine präzise einstellbare Durchflussregelung, die in pneumatischen und fluidischen Systemen eingesetzt wird. Die Konstruktion aus Edelstahl 303 bietet eine ausgezeichnete Korrosionsbeständigkeit. Die Durchflussregelungsnadel hat eine Präzisionseinstellung von 7 bis 8 Umdrehungen und einen maximalen Durchfluss, der ungefähr einer Blende von 0,025″ entspricht. Die einzigartige Laminarströmungskonstruktion gewährleistet eine empfindliche, wiederholbare Steuerung. Perfekt für den Einsatz in Anwendungen, die eine präzise Gasdosierung und eine Steuerung der Kreislaufgeschwindigkeit oder -sequenz erfordern. MERKMALE - 3-Grad-Stiftwinkel - Subminiatur-Größe - Einfache Schalttafelmontage - Feinjustierung, 64 TPI - Attraktives Finish - Stecknippel-Verschraubungen für flexible Schläuche SPEZIFIKATIONEN BETRIEBSDRUCK - Vakuum bis 180 psi MATERIALS - Körper & Nadel... 303 Edelstahl Robbe... Buna-N (Nitril) OP. TEMPERATUR - -40 bis 200 F (-40 bis 93 C) EMPFOHLENE FILTRATION - 5 Mikron PANELMONTAGE - Durchgangsbohrung = 5/16″ (0,312) Durchmesser Max. Plattendicke = 0,15″

---
