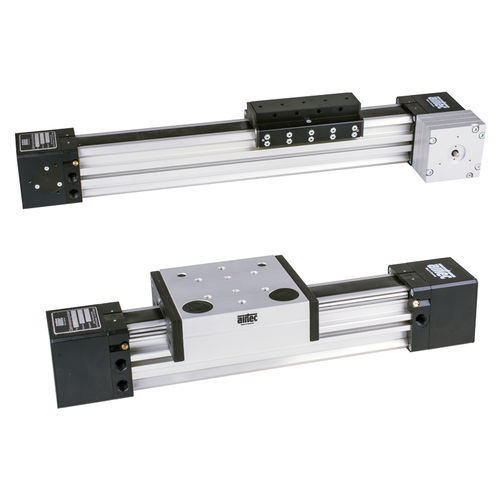

Pneumatikzylinder ZR series
kolbenstangenlosdoppeltwirkendanodisiertes Aluminium

Pneumatikzylinder
Pneumatikzylinder
Pneumatikzylinder
Pneumatikzylinder
Pneumatikzylinder
Pneumatikzylinder
Pneumatikzylinder
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
pneumatisch
Technologie
kolbenstangenlos
Konfigurierung
doppeltwirkend
Material
anodisiertes Aluminium
Motortyp
DC, AC
Spannung
24 V, 12-Volt, 36 V, 48 V, 230 V, 6 V, 28 V
Anwendungsbereich
Industrie
Weitere Eigenschaften
Positionierung, eingebaut, Steifigkeit
Hub

Min: 0 mm
(0 in)

Max: 4.500 mm
(177,165 in)

Druck

Min: 1 bar
(14,5 psi)

Max: 8 bar
(116 psi)

Schaftdurchmesser

Min: 25 mm
(1 in)

Max: 40 mm
(2 in)

Belastung

Min: 250 N

Max: 1.200 N

Drehmoment

Min: 20 Nm
(14,751 ft.lb)

Max: 150 Nm
(110,634 ft.lb)

Geschwindigkeit

Min: 0,2 m/s
(0,66 ft/s)

Max: 1 m/s
(3,28 ft/s)

Umgebungstemperatur

Min: -15 °C
(5 °F)

Max: 70 °C
(158 °F)

Beschreibung

Der Zahnriemenzylinder besteht aus einem stranggepressten Zylinderrohr mit zwei Kammern, die auf der gesamten Länge durch einen Schlitz miteinander verbunden sind. Durch ein weiches Kunststoffdichtband wird die Druckkammer zur äußeren Kammer abgedichtet. Zwischen den zwei Kolbendichtungen entsteht ein überdruckfreier Raum. Hier wird das Kunststoffdichtband nach innen abgehoben und durch den Kolben geführt, zeitgleich greift ein Mitnehmer durch den Schlitz in die äußere Kammer. Da die äußere Kammer den Längsschlitz umschließt, weitet sich der Schlitz unter Druck nicht auf. In der äußeren Kammer ist am Mitnehmer ein Zahnriemen befestigt, der über die Umlenkrolle mit dem Führungsschlitten verbunden ist. Der zweifache Nutzen: Verschmutzungen werden vom Dichtband ferngehalten und der Einsatz ist selbst unter rauen Betriebsbedingungen möglich.Das Zahnriemenrad überträgt die Kraft schlupffrei auf eine Welle, so dass sich mehrere Zylinder koppeln und im Gleichlauf einsetzen lassen. Der Zylinder ist auch mit montierter Bremse auf der Welle lieferbar – für diesen Fall ist die Energieführungskette zur Brems- steuerung überflüssig. Durch die Montage der Bremse und eines Drehgebers entsteht ein kostengünstiges Positioniersystem. Da die Gleit- oder Rollenführung bereits im Schlitten integriert ist, steht mit diesem Zylinder ein kompletter Linearantrieb zur Verfügung.
