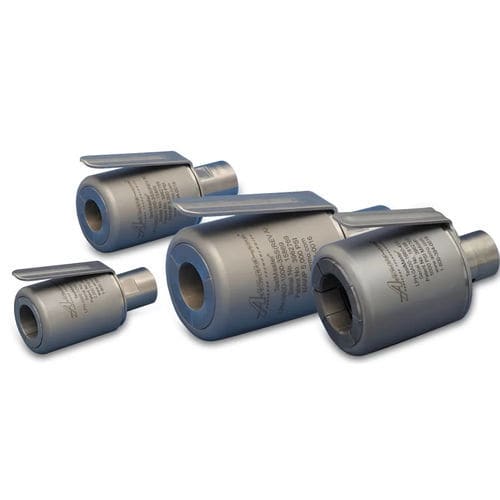

Relativ-Druckmesssonde TestMaster® LPH

analogfür die Luftfahrtindustriefür Automobilanwendungen

Die patentierten hydrostatischen Prüfwerkzeuge der TestMaster®-Modellreihe LPH sind speziell für das Greifen und Abdichten von Rohren mit glatten Enden konzipiert. Die Sicherheitsfeder klemmt das Rohr vor, und der Klemmmechanismus sorgt für einen konstanten, sicheren Halt während des Arbeitszyklus. Die Werkzeuge sind mit manueller Hebelbetätigung oder pneumatischer Betätigung erhältlich. Das Werkzeug kann für eine Vielzahl von Medien wie Luft, Wasser, Öl und andere Gase und Flüssigkeiten verwendet werden. Die Werkzeuge der Modellreihe LPH eignen sich für hydrostatische Druckprüfungen und Hydroexpansion bis zu 345 bar (5.000 psi) gemäß den Spezifikationen für Militär, Nuklearindustrie, Automobilbau und Luft- und Raumfahrt: API, ASTM, ASME, ISO, DIN und BS. Das kompakte, ausgewogene Design eignet sich besonders für beengte Arbeitsbereiche, wie z. B. Flugzeugleitungen oder Heiz- und Kühlsysteme. Das Modell der LPH-Serie eignet sich für Standard- und metrische Rohr- und Fittinggrößen mit einem Durchmesser von 3,2 mm bis 168,3 mm. Spezifikationen Beschreibung Rohr-AD-Bereich: - 0.13 in. bis 6.63 in. OD (3,2 mm bis 168,3 mm OD) Einsatzbereiche: - Luft, Wasser, Öl und andere Gase und Flüssigkeiten Geschwindigkeit: - Voller Durchfluss, hohe Vorfüllmenge Spannzangengriff und Dichtung: - am Rohr-AD Greifen: - Druckkompensierte Konstruktion für sicheren Betrieb Werkzeugbedienung: - Hebelbetätigt, einfach druckluftbetätigt oder doppelt druckluftbetätigt Hebelspannzangenentriegelung: - Schnelles Entfernen des Werkzeugs Spezielles Spannzangenverriegelungsprinzip: - Geeignet für kürzere Rohre Das TestMaster®-Werkzeug der Serie LPH wird für eine Vielzahl von Druckprüfungsanwendungen eingesetzt. Hydrostatische Druckprüfung Dichtheitsprüfung Prüfung der Rohrproduktion Prüfung von Rohren und Systembaugruppen Reinigungsanwendungen
