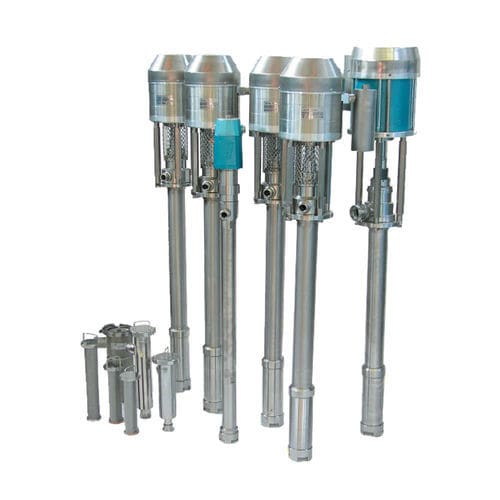

Pneumatikpumpe 412/482 IC-D

Zentrifugalfür Flüssigkeitenselbstansaugend

Direkter Start (hohe und mittlere Viskosität)
Pumpenmodell | Übersetzung | Max. Druck [bar] | Durchfluss [L/min]
412/482 IC‑D | 2:1 | 12 | 27
621/495 IC‑D | 4:1 | 24 | 8,4
621/498 IC‑D | 4:1 | 24 | 8,4
2012/S081-1 | 4:1 | 24 | 38
2008/S080-2 | 5:1 | 30 | 46
2201/S124-2 | 5:1 | 30 | 110
319/495 IC‑D | 8:1 | 24 | 9,6
2010/S080-2 | 8:1 | 48 | 46
2201/S100-2 | 8:1 | 48 | 71
2201/S100-G11 | 8:1 | 48 | 71

Transfer
Pumpenmodell | Übersetzung | Max. Druck [bar] | Durchfluss [L/min]
2018/913 IC‑D | 3:1 | 18 | 45
621/734 IC‑D | 4:1 | 24 | 8,4
2014/933 IC‑D | 4:1 | 24 | 27
415/933 IC‑D | 4:1 | 24 | 27
2008/913 IC‑D | 5:1 | 30 | 45
2012/933 IC‑D | 6:1 | 36 | 27
621/259 IC‑D | 8:1 | 48 | 4,9
319/734 IC‑D | 8:1 | 48 | 9,6
2018/789 IC‑DS | 8:1 | 48 | 16
2010/913 IC‑D | 8:1 | 48 | 45
2010/918 IC‑D | 8:1 | 48 | 45
2008/920 D R S | 8:1 | 48 | 45
2016/933 IC‑D | 10:1 | 60 | 27
2006/789 IC‑DS | 12:1 | 72 | 16
319/259 IC‑D | 14:1 | 84 | 5,4
2010/789 IC‑DS | 20:1 | 120 | 16
HXD‑6918QS‑SS | 30:1 | 186 | 3
962/789 IC‑DS | 32:1 | 192 | 7,5
2201/789 IC‑DS | 32:1 | 192 | 16
HXD‑2560‑SS | 66:1 | 409,2 | 6

Zugehörige Produkte
Filterauswahl G1 – G1 – 1/2
Pneumatische Hebevorrichtungen 21072 | Hub 1100 mm – Auslösehöhe +/- 250 mm

Allgemeine Informationen
Die pneumatischen Motoren von Airmation nutzen ausschließlich Druckluft zur Umwandlung in mechanische Arbeit und erreichen dabei hohe Leistungs‑ und Wirkungsgrade. Ausgewogener modularer Doppelwirkungsbetrieb, Längsverteiler mit vollständig pneumatischer Steuerung, miniaturisiertes Pilot‑ und Steuersystem: Diese Merkmale gewährleisten Zuverlässigkeit unter wechselnden Lastbedingungen und Präzision der erzielten Druckverhältnisse.

Pumpen mit pneumatischem Antrieb
Pumpen mit pneumatischem Antrieb werden mit Übersetzungen von 1:1 bis 100:1 und Durchflüssen von 0,2 bis 80 L/min angeboten. Die Ausführung kann aus Edelstahl AISI 304, 316, 321, Serie 400 und Hastelloy erfolgen. Die neue Generation integriert luftfahrttechnische Materialien für erhöhte Verschleißfestigkeit, selbstkompensierende kalibrierte Dichtungen und koaxiale Führungsenden für optimale Abdichtung, wodurch Zuverlässigkeit und Leistung bei vereinfachter Wartung geboten werden.

Auswahlfaktoren
Für die Auswahl der geeigneten Ausrüstung sind zu berücksichtigen: Durchfluss, Druckverhältnisse, Viskosität und physikalisch‑chemische Eigenschaften des Produkts sowie die konkrete Anwendungsart.

Merkmale / Technische Spezifikationen

• Präsentierte Typen: Direkter Start (hohe und mittlere Viskosität), Transfer.
• Übersetzungsbereich: von 1:1 bis 100:1 (Beispiele auf der Seite: 2:1, 3:1, 4:1, 5:1, 6:1, 8:1, 10:1, 12:1, 14:1, 20:1, 30:1, 32:1, 66:1).
• Maximale in den Tabellen angegebene Drücke: von 12 bar bis 409,2 bar je nach Modell.
• Angegebene Durchflüsse: Beispiele von 3 L/min bis 186 L/min; typische Werte in den Tabellen (z. B. 27, 8,4, 38, 46, 110, 9,6, 71, 45, 4,9, 16, 3, 7,5, 6).
• Pneumatische Motorbohrungen: DN 3/4" (20 mm) ÷ DN 12" (300 mm).
• Werkstoffe: Edelstahl AISI 304, 316, 321, Serie 400; Hastelloy verfügbar.
• Anwendungen: Transfer von flüssigen und hochviskosen Produkten, Dosierung und Integration mit Airmation‑Komponenten.
• Konstruktion: Längsverteilung, pneumatische Steuerung, integrierte Komponenten zur Optimierung von Leistung und Produktivität.
