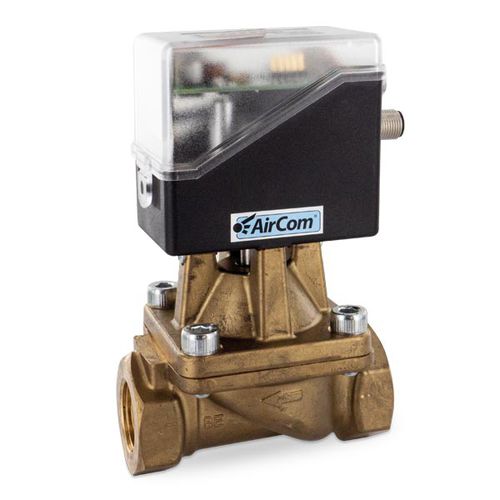

Proportionaler Durchflussregler P82 series

für Gasfür Luftfür Flüssigkeiten

Motorgesteuerter Volumenstromregler mit geringer Leistungsaufnahme und unempfindlich gegen Verschmutzung. Der Volumenstrom wird durch gegenseitiges Verdrehen von zwei verschleißfreien Steuerscheiben aus Oxid-Keramik gedrosselt. Die Drosselung erfolgt mit tropf-dichtem Nullabschluss, der jedoch nicht gasdicht ist. Medium: Druckluft, Vakuum oder Flüssigkeiten bis max. Viskosität 40 mm2/s, Hysterese ± 4% Antrieb: Gleichstrom-, Synchron- oder Schrittmotor mit 24 V DC bzw. AC ± 10% Restwelligkeit Alle Motoren erfüllen die Normen EN 50.081-1 und EN 50.082-2 sowie die Richtlinien 89/336/EWG. Rückmeldepoti: integriert am Motor 15 und 24 für den Servoverstärker. Widerstand 1 kΩ ± 20%. Der Stellwinkel des Potentiometers wird nur teilweise genutzt. Hilfsspannung 12 V, max. Stromaufnahme 10 mA Stellungsregler: integriert an dem Motor 50 und 51, mit einstellbarem Sollwerteingang 0-10 V, 0-20 mA und 4-20 mA Impedanz: 200 kΩ bei Spannungssignal, 500 Ω bei Stromsignal Schrittmotor: bipolare Ansteuerung über Treiber z.B. SAA1042A von Motorola. 2028 Schritte für 90° Stellwinkel Bei 24 V DC ± 5% und 44 Ω Vorwiderstand = pro Phase 9 Ω und 12 mH, 200 Hz Nennschrittfrequenz Temperaturbereich: -10 °C bis 90 °C Schutzart: IP54 Gehäuse: Messing Steuerscheiben: Oxid-Keramik Elastomere: NBR, wahlweise FKM oder EPDM
