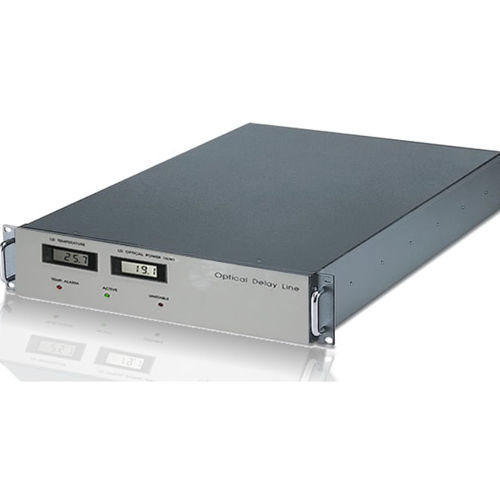

Optischer Laufzeitkette

Die analogen optischen Verzögerungsleitungsmodule (ODL) von Air Technology Instruments wandeln analoge HF-Signale in optische Signale und zurück. Die ODL fügt eine genaue gewünschte Zeitverzögerung der HF-Eingangssignale im Bereich von 0,1-20 GHz in einem kompakten Modul hinzu. Das HF-Eingangssignal wird in ein optisch moduliertes Signal umgewandelt, das dann in eine Monomode-Faser übertragen wird, wodurch eine feste Zeitverzögerung entsteht. Nach dem Passieren der Faser wird das optische Signal wieder in ein elektrisches HF-Signal umgewandelt. ODL-Module mit Zeitverzögerungen zwischen 0,01 und 300 μsec, die den Kunden zur Verfügung gestellt werden können. Der ODL wird als eigenständige Einheit betrieben, ohne dass der Bediener eingreifen muss - er kann auch von einem PC aus gesteuert werden. Das ODL eignet sich hervorragend für Radartests, Radarkalibrierung und andere Verteidigungsanwendungen. Es ist auch ein nützliches Werkzeug für Telekommunikationstests, um eine Kanalverzögerung zu simulieren. Die ODL-Module sind eine schlüsselfertige, kompakte Lösung, die hervorragende Leistungen bietet, darunter eine genaue Zeitverzögerung, keine HF-Dämpfung nach der Umwandlung, -100dBm Störsignale und einen extrem leisen Betrieb. Die ODL-Module können mit abgetrennten vordefinierten Zeitverzögerungswerten erworben werden.
