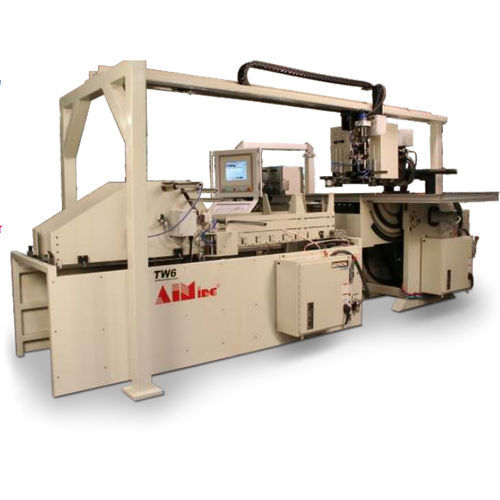

Widerstandschweißmaschine T-Welder TWx

HochfrequenzImpulsautomatisch

Jede Maschine der AccuForm T-Welder Serie hat derzeit 2 voll programmierbare Bewegungsachsen. Diese Maschinen verfügen über einen Rahmentrichter und für die Querdrähte nehmen sie den Draht direkt von der Spule, richten ihn aus und schneiden ihn ab, um T-geschweißte Rahmen (auch querdrahtgeschweißte Rahmen genannt) herzustellen, die für Filter, Kühlschränke, Regale, Ladeneinrichtungen, Displays, Öfen oder Grillrahmen verwendet werden, um nur einige zu nennen. Diese Produkte können mit Hilfe des exklusiven Softwarepakets von AIM entworfen werden. SmartEditor®, das Flexibilität und Einfachheit bei der Einrichtung bietet. Die Programmierung ist schnell und einfach. Sie müssen lediglich die Querdrahtlänge und die Position(en) der T-Schweißnähte eingeben und können mit der Produktion beginnen! AIM verwendet das weltweit führende Servosystem. Die kleinste Auflösung des Drahtvorschubs beträgt 45 Encoderimpulse pro Millimeter und die Auflösung des Schlittens beträgt 225 Encoderimpulse pro mm. Die veröffentlichte Genauigkeit des Servoreglers beträgt ±1 Impuls, und die Längengenauigkeit beträgt ±0,25 Millimeter (±0,0095″). Diese Genauigkeit ermöglicht die Berechnung der Draht- und Werkzeugtoleranz und weist auf den Effekt der Drahtinkonsistenz hin. Je besser der gelieferte Draht ist, desto besser wird das Ausgangsprodukt sein. Die Genauigkeit und Wiederholbarkeit der AIM-Maschinen ist außergewöhnlich. Parabolische und S-Kurven-Positionierungsprofile sorgen für eine sanftere Beschleunigung und Abbremsung und minimieren Formverzerrungen, während höhere Geschwindigkeiten bei minimalem Energieverbrauch erreicht werden. Die Standardmodelle verleihen den AIM-Geräten den Titel der höchsten Arbeitsgeschwindigkeiten auf dem Markt.
