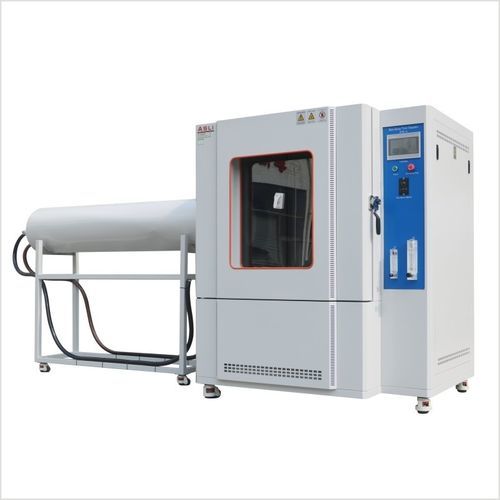

Thermostatische Prüfkammer RT-1000 series

KlimaTemperaturDruck

Produktübersicht
Die Umwelttestkammer für Regenzerstäubung der IP-Klasse dient dazu, zu prüfen, ob Gehäuse und Dichtungen nach oder während Regenbelastung die funktionalen Eigenschaften und den technischen Zustand von Geräten und Bauteilen erhalten. Sie reproduziert künstlichen Regen unter kontrollierten Bedingungen ohne starken Wind oder große Temperaturdifferenzen zwischen Regen und Prüfmuster und unterstützt die Bewertung nach IP-Normen.

Anwendung
Die Kammer wird eingesetzt, um die Wasserdichtigkeit von Gehäusen und Bauteilen in Elektronik, Automobilbau, Telekommunikation und ähnlichen Branchen zu prüfen, indem Regen simuliert und die Schutzklassen bestimmt werden.

IP-Prüfungen und Funktionen

• IPX1 / IPX2: kontrollierte Tropf-/Falltests mit Negativdruck-Aufnahmedesign und einzelner, schwer verstopfender Düse.
• IPX3 / IPX4: schwenkbares Rohr mit Getriebemotor; Düseneinstellung für Winkel und Schwenkgeschwindigkeit, Düse auf Kreiszentrum ausgerichtet.
• IPX5 / IPX6: Düsen aus Titanlegierung verhindern Zerfall der Wasserstrahlen und sorgen für gleichmäßige Druckverteilung.
• IPX9K: importierte Hochtemperatur-/Hochdruckpumpe und Standarddüse aus Titanlegierung für stabile Hochdruckstrahlprüfungen.

Technische Daten (Zusammenfassung)
Modell: RT-1000A | RT-1000B
Prüfstandards: JIS, ISO, IEC60529, DIN40050, GB2423, GB4208
Innenmaß (B×H×T mm): 1000×1000×1000
Außenmaß (B×H×T mm): 1600×1900×1400
JIS-Test - RT-1000A: Durchfluss 1,8 L/min ~ 3,9 L/min; Druck 0,1 kgf/cm2 ~ 0,3 kgf/cm2
JIS-Test - RT-1000B: Durchfluss 24,5 L/min ~ 39,2 L/min; Druck 1 kgf/cm2 ~ 3 kgf/cm2
Falltest (IPX1 IPX2): RT-1000A Fallgeschwindigkeit 1 ~ 1,5 mm/min einstellbar; RT-1000B 3 ~ 3,5 mm/min einstellbar
Schwenkrohrtest (IPX3 IPX4): Schwenkrohr RT ~ ±80ºC; Durchfluss 0,07 L/min pro Düse
Wasserstrahltest (IPX3 IPX4): Strahlreichweite 2,5 m ~ 3 m; Durchfluss 12,5 L/min ~ 100 L/min
Hochdruckstrahl (IPX9K): Druck 80 Kgf ~ 100 Kgf; Durchfluss 14 ~ 16 L/min
Drehteller-Geschwindigkeit: 4 ~ 20 RPM einstellbar

Merkmale

• Einstellbarer Wasserdruck und Durchfluss zur Abdeckung mehrerer IP-Prüfniveaus.
• Stabile Regenmengensteuerung durch dediziertes Beregnungssystem.
• Modell RT-1000B kann die Prüfmuster-Temperatur von Raumtemperatur bis 85ºC anheben.
• Innengehäuse aus importierten Stahlplatten; Außenmantel aus #304 Edelstahl.
• Spezielle Düsendesigns reduzieren Verstopfungsrisiken bei Langzeittests.
• IPX5/IPX6 mit Titanlegierungsdüsen; IPX9K mit importierter Pumpe für Hochtemperatur-/Hochdruckbeständigkeit.

Verpackung

• PP-Folie als erste Schicht.
• Vakuumverpackung.
• PP-Folie als zweite Schicht.
• 10 mm PU-Schaum zur Stoßvermeidung.
• Verstärkte Sperrholzkiste.
• Standard ASLI-Kistenmarkierung.

Spezifikationen

• Verfügbare Modelle: RT-1000A, RT-1000B (RT-1000 Serie).
• Unterstützte Standards: JIS, ISO, IEC60529, DIN40050, GB2423, GB4208.
• Innenmaße: 1000×1000×1000 mm; Außenmaße: 1600×1900×1400 mm.
• JIS-Durchfluss-/Druckbereiche: A: 1,8–3,9 L/min (0,1–0,3 kgf/cm2); B: 24,5–39,2 L/min (1–3 kgf/cm2).
• Wasserstrahlreichweite: 2,5–3 m; Durchfluss bis 100 L/min.
• IPX9K Hochdruckstrahl: 80–100 Kgf, Durchfluss 14–16 L/min.
• Drehteller-Geschwindigkeit einstellbar 4–20 RPM.
• Materialien: Innen importierte Stahlplatten; Außenmantel #304 Edelstahl; Düsen aus Titanlegierung für IPX5/IPX6.
