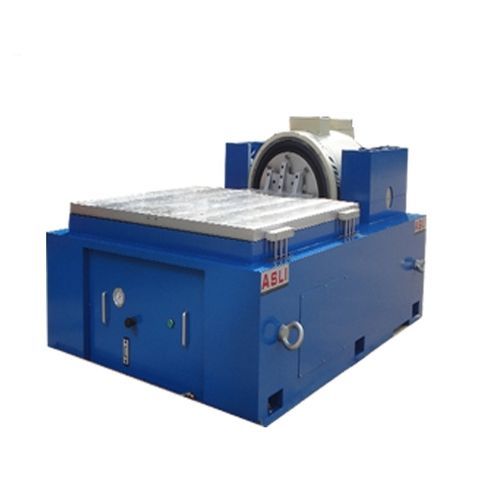

Luftgekühlter elektrodynamischer Schwingerreger ES series

Kurzbeschreibung
MIL-STD-810G legt Verfahren für Umwelttests fest. Die ES-Serie elektrodynamischer Vibrationsshaker reproduziert Transport- und Betriebs‑Vibrations‑ und Stoßprofile und unterstützt MIL-STD-810G Methode 514 sowie IEC/ISO/ASTM‑Profile.

Produktübersicht
IEC/ISO/ASTM elektrodynamisches Shaker‑System für dreiachsige (X/Y/Z) Sinus-, breitband‑Random‑ und klassische Puls‑SRS‑Prüfungen. Konstruktion mit doppelt magnetischem Kreis, linear geführten Rollenlagern und Trunnion‑Isolation. Eignet sich für Forschungslabore, Prüfstellen und Material‑F&E für elektrische Geräte und industrielle Komponenten.

Elektrodynamischer Shaker — Hauptparameter

• ES-3 — Nenn‑Sinuskraft: 3.000 N; Nenn‑Random: 3.000 N; Frequenz: 3–3.500 Hz; Peak‑to‑Peak Verschiebung: 25 mm; Max. Beladung: 100 kg; bewegliche Spule: 3,5 kg; Spulen‑Ø 150 mm.
• ES-6 / ES-6a — Nennkraft: 6.000 N; Frequenz: 3–3.500 Hz; Verschiebung: 25–51 mm; Max. Beladung: 180–250 kg; Spulen‑Ø 230 mm.
• ES-10 — Nennkraft: 10.000 N; Frequenz: 3–3.000 Hz; Verschiebung: 51 mm; Max. Beladung: 270 kg; Spulen‑Ø 240 mm.
• ES-20 bis ES-60 — Nennkräfte 20.000 N bis 60.000 N; typische Frequenzbereiche 3–2.700/2.800/3.000 Hz; Max. Beladungen 300–750 kg; Spulen bis Ø450 mm.
• ES-100 — Nenn‑Sinus/Random: 100.000 N; Frequenz: 3–2.500 Hz; Verschiebung: 51 mm; Max. Beladung: 1.000 kg; bewegliche Spule ~90 kg; Spulen‑Ø 450 mm.

Horizontale Expander — LT Serie

• LT0303 — Tischgrößen 300×300 (Stärken 22/26/30 mm); Frequenzbereiche 5–1.000 / 5–1.500 / 5–2.000 Hz; bewegte Massen 6,6–9,0 kg.
• LT0404 — 400×400 (22/26/30 mm); Frequenzen 5–1.000 / 5–1.400 / 5–2.000 Hz; Massen 11,2–16,0 kg.
• LT0505, LT0606, LT0707 — Tischgrößen 500×500 bis 700×700 mm; Frequenz‑ und Massenangaben skalierbar je nach DUT.

Vertikale Expander — VT Serie

• VT300 / VT400 / VT500 / VT600 — runde Tische Ø300–Ø600 mm; Max. Frequenzen bis 2.000 Hz je nach Modell; Gewichte 10–35 kg.
• VT0303 bis VT1212 — runde oder quadratische Tischoptionen von 300×300 bis 1.200×1.200 mm; typische Max. Frequenzen 350–2.000 Hz je nach Modell.

Funktionen → Vorteil (Auszug)

• 51 mm Peak‑to‑Peak Verschiebung — ermöglicht großamplitude, niederfrequente Schockprofile ohne Umrüsten der Vorrichtungen.
• Breiter Frequenzbereich bis 3.500 Hz — erfüllt Breitband‑Random‑Anforderungen der MIL‑STD‑810G Methode 514.
• Doppelt magnetischer Kreis — geringe Flussverluste und stabile Spulentemperatur für Dauerbetrieb.
• Schnell montierbare VT/LT‑Expander — vertikale und horizontale Prüfungen auf demselben Tisch möglich.

Unterstützte Anregungsmodi

• Feste Frequenz (Stationär)
• Sweep vorwärts/rückwärts (linear oder logarithmisch)
• Sinus (sinusförmige Anregung und Resonanz‑Dwell)
• Random (Breitband)
• Schock (Halbsinus, Trapez, Sägezahn‑Pulse für SRS)

Systemzusammenstellung

• Elektrodynamischer Shaker — luftgekühlte Armatur.
• Leistungsverstärker — geschaltete, nieder‑ verzerrte Ausgangsstufe.
• Vibrationscontroller — DSP Regelung im geschlossenen Regelkreis für Sinus, Random und Shock.
• Kopf‑Expander & Vorrichtungen — Standard‑ oder kundenspezifische Schnittplatten passend zum DUT.
• Kühlsystem — niedergeräuscher Gebläsebetrieb für Dauerbetrieb.

Lieferumfang & Service (inkl.)

• Installations‑ und Bedienungsanleitung mit Schaltplänen und Start‑Checkliste.
• Exportpackliste und Versanddokumente.
• 12‑Monate Garantie für Shaker‑Gehäuse, Verstärker und Controller.
• FAT (Factory Acceptance Test) — auf Anfrage verfügbar; Umfang im Angebot festgelegt.
• Lebenslanger Remote‑Support inbegriffen.

Anwendungen

• Forschungs‑ und Universitätslabore
• Prüf‑ und Zertifizierungsstellen Dritter
• Material‑F&E Unternehmen
• Kfz‑Elektronik und Bauteile
• Luftfahrt‑ und Verteidigungsbauteile
• Batterien, Leistungsmodule, PCB/SMT‑Baugruppen
• Kommunikationsausrüstung

Technische Daten

• Konformität: Ausgelegt zur Unterstützung von IEC, ISO, ASTM und MIL‑STD‑810G Methode 514.
• Bereich Nennkräfte (sinus/random): 3.000 N bis 100.000 N je nach Modell.
• Frequenzabdeckung: bis zu 3.500 Hz (modellanbhängig).
• Peak‑to‑Peak Verschiebung: bis zu 51 mm bei ausgewählten Modellen.
• Nennbeschleunigung: bis ~1.000 m/s² je nach Modell.
• Max. Tischlast: bis zu 1.000 kg (ES‑100) je nach Modell.
• LT‑ und VT‑Expander in mehreren Tischgrößen und Frequenzbereichen verfügbar.
• Anpassungsoptionen: kundenspezifische Spulen, Vorrichtungen und Schnittplatten nach Zeichnung oder 3D‑Modell.
