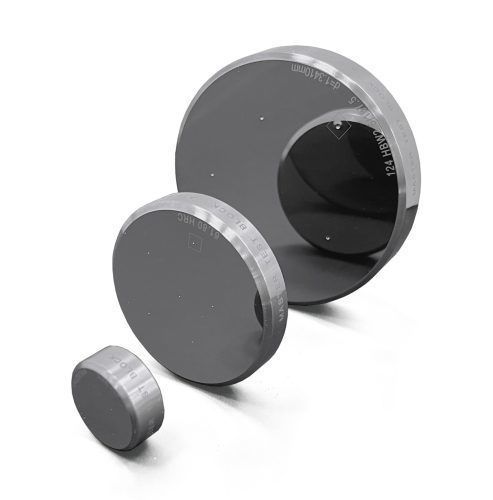

Referenzblock für Brinell-Härtetest

für Vickers Mikro-Härtetestfür Rockwell-Härtetest

Überblick ATI liefert zertifizierte Härteprüfblöcke zur Überprüfung und Kalibrierung von Härteprüfgeräten nach den wichtigsten ISO- und ASTM-Normen. Erhältlich für die Skalen Rockwell, Brinell, Vickers, Micro Vickers und Knoop. Jeder Block ist durch ein nach ISO/IEC 17025 akkreditiertes Labor (ANAB-Akkreditierung Nr. AC-3026.01) mit ILAC-MRA-Anerkennung zertifiziert, was Rückverfolgbarkeit und internationale Akzeptanz gewährleistet. Anwendungen

• Routineüberprüfung und Kalibrierung von Härteprüfgeräten
• Maschinenüberprüfung nach Wartung oder Standortwechsel
• Rückführbare Qualitätskontrolle für Labors, Hersteller, Wärmebehandlung, Luft- und Raumfahrt, Automobilindustrie und Medizintechnik

Verfügbare Typen

• Rockwell-Testblöcke - einschließlich HRA, HRB, HRC und oberflächliche Rockwell-Skalen
• Brinell-Testblöcke - einschließlich HBW 10/3000, HBW 5/750, HBW 2.5/62.5 und andere
• Vickers- und Mikrohärteblöcke - von Makrobelastungen bis hin zu Mikrohärtebereichen
• Knopfblöcke - für die Überprüfung der Mikrohärte, wo erforderlich

Warum ATI-Prüfblöcke wählen

• ISO/IEC 17025 akkreditierte Zertifizierung
• ILAC-MRA anerkannte Rückführbarkeit
• Weite Verfügbarkeit von Skalen und Härtebereichen
• Schnelle weltweite Lieferung und technische Unterstützung

Rockwell und Superficial Rockwell - Tabelle Härteskala | Härtebereich | Größe mm mit Spiegelfläche | Gewicht HRA | 20 < HRA < 40 | Ø 60X10 mm | 0,2 kg HRA | 45 < HRA < 75 | Ø 60X10 mm | 0,2 kg HRA | 80 < HRA < 84 | Ø 60X10 mm | 0,2 kg HRB | 20 < HRB < 50 | 50X50 mm (quadratisch) | 0,2 kg HRB | 60 < HRB < 70 | 60X40 mm | 0,2 kg HRB | 88 < HRB < 100 | 60X40 mm | 0,2 kg HRC | 20 < HRC < 30 | Ø 60X10 mm | 0,2 kg HRC | 35 < HRC < 55 | Ø 60X10 mm | 0,2 kg HRC | 60 < HRC < 70 | Ø 60X10 mm | 0,2 kg HRD* | 40 < HRD < 47 | Ø 60X10 mm | 0,2 kg HRD* | 55 < HRD < 63 | Ø 60X10 mm | 0,2 kg HRD* | 70 < HRD < 75 | Ø 60X10 mm | 0,2 kg HRE | 95 < HRE < 100 | Ø 60X10 mm | 0,2 kg HRE | 107 < HRE < 114 | Ø 60X10 mm | 0,2 kg HRF | 105 < HRF < 114 | Ø 60X10 mm | 0,2 kg HR15N | 70 < HR15N < 77 | Ø 60X10 mm | 0,2 kg HR15N | 78 < HR15N < 88 | Ø 60X10 mm | 0,2 kg HR15N | 89 < HR15N < 91 | Ø 60X10 mm | 0,2 kg HR30N | 42 < HR30N < 54 | Ø 60X10 mm | 0,2 kg HR30N | 55 < HR30N < 73 | Ø 60X10 mm | 0,2 kg HR30N | 74 < HR30N < 80 | Ø 60X10 mm | 0,2 kg HR45N | 20 < HR45N < 31 | Ø 60X10 mm | 0,2 kg HR45N | 32 < HR45N < 61 | Ø 60X10 mm | 0,2 kg HR45N | 62 < HR45N < 70 | Ø 60X10 mm | 0,2 kg HR15T | 77 < HR15T < 80 | Ø 60X10 mm | 0,2 kg HR15T | 80 < HR15T < 83 | Ø 60X10 mm | 0,2 kg HR15T | 88 < HR15T < 93 | Ø 60X10 mm | 0,2 kg HR30T | 49 < HR30T < 56 | Ø 60X10 mm | 0,2 kg HR30T | 57 < HR30T < 63 | Ø 60X10 mm | 0,2 kg HR30T | 73 < HR30T < 82 | Ø 60X10 mm | 0,2 kg HR45T | 23 < HR45T < 33 | Ø 60X10 mm | 0,2 kg HR45T | 34 < HR45T < 43 | Ø 60X10 mm | 0,2 kg HR45T | 58 < HR45T < 72 | Ø 60X10 mm | 0,2 kg **Hinweise:** Der HRB-Härtevergleichsplatten (20 < HRB < 50) hat eine quadratische Form. Diese Master-Härtevergleichsplatten sind je nach Verfügbarkeit erhältlich. Brinell - Tabelle Härteskala | Härtebereich | Größe mm mit Spiegelfläche | Gewicht HBW 10/3000 | 150 < HBW < 225 | Ø 90X17 mm | 0,8 kg HBW 10/3000 | 225 < HBW < 350 | Ø 90X17 mm | 0,8 kg HBW 10/3000 | 350 < HBW < 650 | Ø 90X17 mm | 0,8 kg HBW 10/1500* | 150 < HBW < 225 | Ø 90X17 mm | 0,8 kg HBW 10/1500* | 225 < HBW < 350 | Ø 90X17 mm | 0,8 kg HBW 10/1500* | 350 < HBW < 650 | Ø 90X17 mm | 0,8 kg HBW 10/1000 | 75 < HBW < 150 | Ø 90X17 mm | 0,8 kg HBW 10/1000 | 150 < HBW < 300 | Ø 90X17 mm | 0,8 kg HBW 10/1000 | 300 < HBW < 450 | Ø 90X17 mm | 0,8 kg HBW 10/500 | 75 < HBW < 150 | Ø 90X17 mm | 0,8 kg HBW 10/500 | 150 < HBW < 300 | Ø 90X17 mm | 0,8 kg HBW 10/500 | 300 < HBW < 450 | Ø 90X17 mm | 0,8 kg HBW 10/250* | 75 < HBW < 150 | Ø 60X10 mm | 0,2 kg HBW 10/250* | 150 < HBW < 300 | Ø 60X10 mm | 0,2 kg HBW 10/250* | 300 < HBW < 450 | Ø 60X10 mm | 0,2 kg HBW 10/100* | 75 < HBW < 125 | Ø 60X10 mm | 0,2 kg HBW 5/750 | 100 < HBW < 225 | Ø 90X17 mm | 0,8 kg HBW 5/750 | 225 < HBW < 350 | Ø 90X17 mm | 0,8 kg HBW 5/750 | 350 < HBW < 650 | Ø 90X17 mm | 0,8 kg HBW 5/250* | 75 < HBW < 150 | Ø 60X10 mm | 0,2 kg HBW 5/250* | 150 < HBW < 300 | Ø 60X10 mm | 0,2 kg HBW 5/250* | 300 < HBW < 450 | Ø 60X10 mm | 0,2 kg HBW 5/125* | 75 < HBW < 150 | Ø 60X10 mm | 0,2 kg HBW 5/125* | 150 < HBW < 300 | Ø 60X10 mm | 0,2 kg HBW 5/125* | 300 < HBW < 450 | Ø 60X10 mm | 0,2 kg HBW 5/62,5* | 75 < HBW < 150 | Ø 60X10 mm | 0,2 kg HBW 5/62,5* | 150 < HBW < 300 | Ø 60X10 mm | 0,2 kg HBW 5/62,5* | 300 < HBW < 450 | Ø 60X10 mm | 0,2 kg HBW 2,5/187,5 | 100 < HBW < 225 | Ø 90X17 mm | 0,8 kg HBW 2.5/187.5 | 225 < HBW < 350 | Ø 90X17 mm | 0,8 kg HBW 2,5/187,5 | 350 < HBW < 650 | Ø 90X17 mm | 0,8 kg HBW 2,5/62,5 | 75 < HBW < 150 | Ø 60X10 mm | 0,2 kg HBW 2,5/62,5 | 150 < HBW < 300 | Ø 60X10 mm | 0,2 kg HBW 2.5/62.5 | 300 < HBW < 450 | Ø 60X10 mm | 0,2 kg *Diese Meisterhärteprüfsteine sind je nach Verfügbarkeit erhältlich. Vickers - Tabelle Härteskala | Härtebereich | Größe mm mit Spiegelfläche | Gewicht HV2* | 200 < HV2 < 350 | Ø 60X10 mm | 0,2 kg HV2* | 350 < HV2 < 450 | Ø 60X10 mm | 0,2 kg HV2* | 450 < HV2 < 750 | Ø 60X10 mm | 0,2 kg HV3* | 200 < HV3 < 350 | Ø 60X10 mm | 0,2 kg HV3* | 350 < HV3 < 450 | Ø 60X10 mm | 0,2 kg HV3* | 450 < HV3 < 750 | Ø 60X10 mm | 0,2 kg HV5 | 175 < HV5 < 350 | Ø 60X10 mm | 0,2 kg HV5 | 350 < HV5 < 450 | Ø 60X10 mm | 0,2 kg HV5 | 450 < HV5 < 750 | Ø 60X10 mm | 0,2 kg HV10 | 175 < HV10 < 350 | Ø 60X10 mm | 0,2 kg HV10 | 350 < HV10 < 450 | Ø 60X10 mm | 0,2 kg HV10 | 450 < HV10 < 750 | Ø 60X10 mm | 0,2 kg HV20* | 175 < HV20 < 350 | Ø 60X10 mm | 0,2 kg HV20* | 350 < HV20 < 450 | Ø 60X10 mm | 0,2 kg HV20* | 450 < HV20 < 750 | Ø 60X10 mm | 0,2 kg HV30 | 175 < HV30 < 350 | Ø 60X10 mm | 0,2 kg HV30 | 350 < HV30 < 450 | Ø 60X10 mm | 0,2 kg HV30 | 450 < HV30 < 750 | Ø 60X10 mm | 0,2 kg HV50* | 175 < HV50 < 350 | Ø 60X10 mm | 0,2 kg HV50* | 350 < HV50 < 450 | Ø 60X10 mm | 0,2 kg HV50* | 450 < HV50 < 750 | Ø 60X10 mm | 0,2 kg HV100* | 175 < HV100 < 350 | Ø 60X10 mm | 0,2 kg HV100* | 350 < HV100 < 450 | Ø 60X10 mm | 0,2 kg HV100* | 450 < HV100 < 750 | Ø 60X10 mm | 0,2 kg *Diese Master-Härteprüfblöcke sind je nach Verfügbarkeit erhältlich. Micro Vickers - Tabelle Härteskala | Härtebereich | Größe mm mit Spiegelfläche | Gewicht HV0.01* | 200 < HV0.01 < 350 | Ø 25X10 mm | 0,1 kg HV0.01* | 350 < HV0.01 < 450 | Ø 25X10 mm | 0,1 kg HV0.01* | 450 < HV0.01 < 750 | Ø 25X10 mm | 0,1 kg HV0.015* | 200 < HV0.015 < 350 | Ø 25X10 mm | 0,1 kg HV0.015* | 350 < HV0.015 < 450 | Ø 25X10 mm | 0,1 kg HV0.015* | 450 < HV0.015 < 750 | Ø 25X10 mm | 0,1 kg HV0.02* | 175 < HV0.02 < 350 | Ø 25X10 mm | 0,1 kg HV0.02* | 350 < HV0.02 < 450 | Ø 25X10 mm | 0,1 kg HV0.02* | 450 < HV0.02 < 750 | Ø 25X10 mm | 0,1 kg HV0.025* | 175 < HV0.025 < 350 | Ø 25X10 mm | 0,1 kg HV0.025* | 350 < HV0.025 < 450 | Ø 25X10 mm | 0,1 kg HV0.025* | 450 < HV0.025 < 750 | Ø 25X10 mm | 0,1 kg HV0.05* | 175 < HV0.05 < 350 | Ø 25X10 mm | 0,1 kg HV0.05* | 350 < HV0.05 < 450 | Ø 25X10 mm | 0,1 kg HV0.05* | 450 < HV0.05 < 750 | Ø 25X10 mm | 0,1 kg HV0.1 | 175 < HV0.1 < 350 | Ø 25X10 mm | 0,1 kg HV0.1 | 350 < HV0.1 < 450 | Ø 25X10 mm | 0,1 kg HV0.1 | 450 < HV0.1 < 750 | Ø 25X10 mm | 0,1 kg HV0.2 | 175 < HV0.2 < 350 | Ø 25X10 mm | 0,1 kg HV0.2 | 350 < HV0.2 < 450 | Ø 25X10 mm | 0,1 kg HV0.2 | 450 < HV0.2 < 750 | Ø 25X10 mm | 0,1 kg HV0.3 | 175 < HV0.3 < 350 | Ø 25X10 mm | 0,1 kg HV0.3 | 350 < HV0.3 < 450 | Ø 25X10 mm | 0,1 kg HV0.3 | 450 < HV0.3 < 750 | Ø 25X10 mm | 0,1 kg HV0.5 | 175 < HV0.5 < 350 | Ø 25X10 mm | 0,1 kg HV0.5 | 350 < HV0.5 < 450 | Ø 25X10 mm | 0,1 kg HV0.5 | 450 < HV0.5 < 750 | Ø 25X10 mm | 0,1 kg HV1 | 175 < HV1 < 350 | Ø 25X10 mm | 0,1 kg HV1 | 350 < HV1 < 450 | Ø 25X10 mm | 0,1 kg HV1 | 450 < HV1 < 750 | Ø 25X10 mm | 0,1 kg *Diese Master-Härteprüfblöcke sind je nach Verfügbarkeit erhältlich. F.A.Q. (zusammenfassend)

• Ein Härtevergleichsplatte ist eine zertifizierte Referenzprobe mit einem definierten Härtewert, die zur Überprüfung der Leistung und Genauigkeit einer Härteprüfmaschine verwendet wird.
• Wird für Routinekontrollen, regelmäßige Kalibrierungen, nach Reparaturen/Einstellungen und zur Sicherstellung der Konsistenz zwischen Bedienern oder Maschinen verwendet.
• Zertifizierte Blöcke werden in der Regel zur Einhaltung von ISO/IEC 17025, ISO- oder ASTM-Normen, internen/externen Audits und Prozessen, die rückverfolgbare Ergebnisse erfordern, benötigt.
• Wartungsempfehlungen: wiederholte Prüfungen an derselben Stelle vermeiden, in einer Schutzhülle vor Staub/Feuchtigkeit geschützt aufbewahren, mit Alkohol oder einem fusselfreien Tuch reinigen, Verunreinigungen/Ölrückstände vermeiden, bei Abnutzung ersetzen und jährlich oder nach internen Verfahren neu kalibrieren.

Caractéristiques / spécifications techniques

• Hersteller / Marke: AFFRI TESTING INSTRUMENTS (ATI)
• Akkreditierung: ISO/IEC 17025 akkreditiertes Labor (ANAB-Akkreditierung Nr. AC-3026.01)
• Rückführbarkeit: ILAC-MRA-Anerkennung
• Verfügbare Prüfmethoden: Rockwell (inkl. Oberflächenskalen), Brinell, Vickers, Micro Vickers, Knoop
• Typische Blockgrößen: Ø 90x17 mm, Ø 60x10 mm, Ø 25x10 mm, 50x50 mm (quadratisch für einige HRB-Serien)
• Typische Gewichte: 0,8 kg (größere Brinell-Blöcke), 0,2 kg (Ø 60x10 mm-Blöcke), 0,1 kg (Mikro-Vickers-Blöcke)
• Abgedeckte Härtebereiche: weite Bereiche für jede Skala, wie in den Tabellen angegeben (Rockwell, Brinell, Vickers, Mikro-Vickers)
• Verwendungszwecke: Überprüfung und Kalibrierung von Härteprüfgeräten für Labors und die industrielle Qualitätskontrolle
• Verfügbarkeitshinweis: Einige Master-Härteprüfblöcke unterliegen der Verfügbarkeit
