USV mit Doppelkonvertierung Protect PLUS M500

paralleldreiphasigmodular

Übersicht

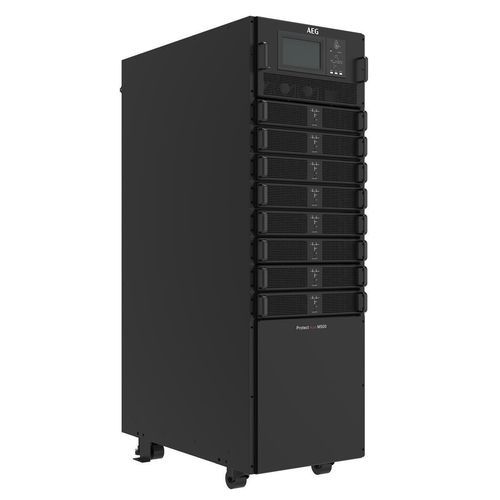

Protect PLUS M500 ist ein modulares 3‑Phasen‑USV‑System mit kompakter Stellfläche, hoher AC/AC‑Effizienz und flexibler, skalierbarer Architektur. Es verwendet 25 kVA Hot‑Swap‑Leistungsmodule und lässt sich von 25 kVA bis 600 kVA (bis zu 3 Racks parallel) skalieren. Das System bietet Eingangs‑PF > 0,99 und Eingangs‑THDi < 3 % (auch bei niedriger Last) sowie AC/AC‑Wirkungsgrade > 95 % im Doppelumwandlungsbetrieb und > 98 % im ECO‑Modus. Eine flache Wirkungsgradkurve ab 25 % Last sichert Energieeinsparungen über typische Lastbereiche.

Highlights

• Hohe Effizienz zur Senkung der Betriebskosten
• Skalierbarkeit durch modulare Erweiterung zur Optimierung des CAPEX
• Niedrige MTTR dank hot‑swappable Modulen für schnelle Wartung
• Kompakte Bauweise und vereinfachte Verkabelung für einfache Installation

Funktionen

• Doppelte Umwandlung (VFI‑SS‑111)
• Transformatorlose Architektur zur Reduzierung von Platzbedarf und Gewicht
• Bis zu 600 kVA parallel ohne Zusatzwerkzeuge
• 25 kVA hot‑swappable Leistungs­module für prädiktives Energiemanagement
• AC/AC‑Wirkungsgrad in Doppelumwandlung bis zu 95,6 %
• ECO‑Modus Wirkungsgrad bis zu 98,5 %
• Idle‑Modus
• Ausgangsleistungsfaktor = 1 (bis zur Einheit)
• 7" Farb‑Touchscreen + LED + Tastatur
• Kaltstart‑Funktion
• Optionales 30 A Ladegerät‑Modul kompatibel im Leistungsmodul‑Slot

Wesentliche elektrische Daten
KAPAZITÄT: 25-200 kVA
EINGANGSPHASEN: 3 PH + N + G
EINGANGSSPANNUNG (L‑L): 380 / 400 / 415 V
AUSGANGSPHASEN: 3 PH + N
AUSGANGSSPANNUNG (L‑L): 380 / 400 / 415 V

Zubehör (Auswahl)

• Batterie: Blei‑Säure‑Batterien (12 V jeweils) — bis zu 40 Zellen, gerade Anzahl konfigurierbar von 32 bis 44; Ladeleistung konfigurierbar bis zu 20 % der Systemleistung
• Kommunikation: 7" LCD + LED, Farb‑Touchscreen + Tastatur; optionale SNMP‑Karte

Technische Daten

• Modell: Protect PLUS M500
• Leistungsmodul‑Bewertung: 25 kVA (hot‑swappable)
• Maximale Kapazität (pro Rahmen): 200 kVA
• Minimale Einzelmodulgröße: 25 kVA
• Maximale Anzahl verbundener Leistungsmodule: 8
• Parallelbetrieb: bis zu 3 Rahmen (bis zu 600 kVA)
• Abmessungen (B x T x H) Hauptgehäuse (mm): 482 x 916 x 1550
• Abmessungen (B x T x H) Leistungsmodul (mm): 436 x 677 x 85
• Gewicht Hauptgehäuse (kg): 160
• Gewicht Leistungsmodul (kg): 18
• Farbe: RAL 7021
• Phasenkonfiguration: 3Ph: 380 / 400 / 415
• Anzeige: 7" LCD + LED, Farb‑Touchscreen + Tastatur
• Frequenz: 50 / 60 Hz (variabler Bereich 40 bis 70 Hz)
• Eingangsleistungsfaktor: > 0,99
• Eingangs‑THDi: < 3 % (bei voller linearer Last)
• AC/AC‑Wirkungsgrad in Doppelumwandlung: > 95 % (bei Nennlast)
• AC/AC‑Wirkungsgrad im ECO‑Modus: > 98 % (bei Nennlast)
• Ausgangsleistungsfaktor: = 1 (bis zur Einheit)
