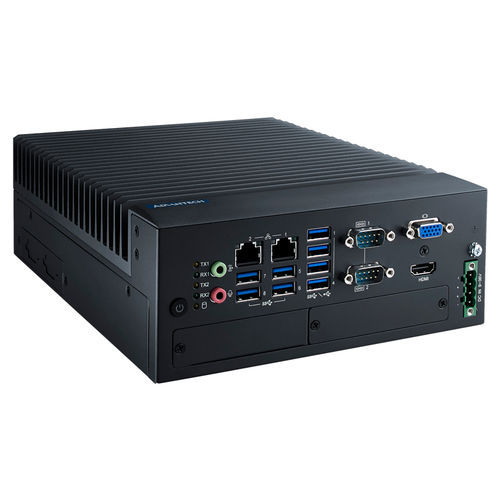

Box-PC MIC-770 V3 series

Desktopembeddedwandmontiert

Übersicht
Kompaktes lüfterloses Industrie-Embedded-System für Intel® Core™ Prozessoren der 12., 13. und 14. Generation im LGA1700-Socket. Entwickelt für raue Industrieumgebungen mit IP40-Staubschutz, großem Eingangsspannungsbereich und Unterstützung für Advantech-Erweiterungsmodule sowie Remote-Management-Technologien.

Hauptmerkmale

• LGA1700-Socket für Intel® Core™ 12./13./14. Gen (bis zu 24 Kerne, TDP bis 65 W)
• Chipset-Optionen: Intel® R680E oder H610E
• Breite Betriebstemperaturbereiche (modellabhängig) und stoßfestes Design
• 2 x Gigabit-LAN; flexible USB-Konfigurationen inkl. USB 3.2 Gen2/Gen1
• Optionale serielle Schnittstellen: 2 x RS-232/422/485 und bis zu 4 x RS-232
• Speicher: 2,5" HDD/SSD-Schacht, 1 x mSATA, optionales NVMe M.2 (PCIe Gen4 x4)
• 9 ~ 36 VDC Weitbereichseingang für Fahrzeug- und Industrieanwendungen
• IP40 staubgeschütztes Design; Desktop- und Wandmontage möglich
• Unterstützt FlexIO, iDoor und Advantech i-Modules für zusätzliche I/O (DP, DVI, COM, DIO, remote switch I/O)
• Embedded-Software: SUSI API, Advantech APIs und iBMC Remote-Management (WISE-DeviceOn)
• Sicherheits- und Plattformmanagement: Intel® vPro™/AMT und TPM-Unterstützung (modellabhängig)

Verfügbare Modellvarianten (wie gelistet)

• MIC-770V3W-00A1
• MIC-770V3H-00A1
• MIC-770V3W-E0A1
• MIC-770V3H-E0A1
• MIC-770V3W-00A2U

Technische Daten

• Prozessorgeneration: Intel® Core™ 12./13./14. Gen, bis zu 24 Kerne, TDP bis 65 W
• Socket: 1 x LGA1700
• Chipset: Intel® R680E oder Intel® H610E (modellabhängig)
• BIOS: AMI 256 / 128 Mbit SPI Flash
• Arbeitsspeicher: Dual-channel DDR5 4800 MHz; 2 x 262-pin DDR5 SO-DIMM; bis zu 64 GB pro Steckplatz; Systemmaximal 128 GB
• Grafik: Integrierte Intel® UHD Graphics
• Speicher: 1 x 2,5" HDD/SSD-Schacht; 1 x mSATA; 1 x M.2 2280 NVMe (PCIe Gen4 x4), M-Key (modellabhängig)
• RAID: 0/1/5/10 auf unterstützten Konfigurationen
• Erweiterung: i-Module, Mini PCIe / mSATA Steckplätze (modellabhängig)
• LAN: 2 x RJ45 10/100/1000 Mbps (Controller modellabhängig)
• Bildschirm / Front-I/O: VGA und HDMI
• USB: Konfigurierbare Sets inkl. USB 3.2 Gen2 / Gen1 und USB 2.0 (interne Optionen)
• COM-Ports: 2 x RS-232/422/485 (Auto-Flow-Control) plus bis zu 4 x RS-232 optional
• Audio: Line-out und Mic-in
• Watchdog: Programmierbares Reset-Intervall (1–255 Sek./Min.)
• Stromversorgung: ATX/AT Typ; Eingang 9 ~ 36 VDC
• Umgebung: Betriebsbeispiele: -20 ~ 50 °C (bei 0,7 m/s Luftströmung); nicht betriebsfähig: -40 ~ 85 °C; Luftfeuchte 95 % @ 40 °C ohne Kondensation
• Stoßfestigkeit: Mit SSD: 20 G, IEC-68-2-27, Halbsinus, 11 ms
• Gehäuse: Beispielmaße: 77 x 192 x 230 mm oder 107,3 x 192 x 230 mm; Beispielgewichte: 2,8 kg oder 4,65 kg
• Montage: Desktop, Wandmontage
• Zertifizierungen: CE / FCC Klasse A, CCC, BSMI, UL/CB (modellabhängig)
