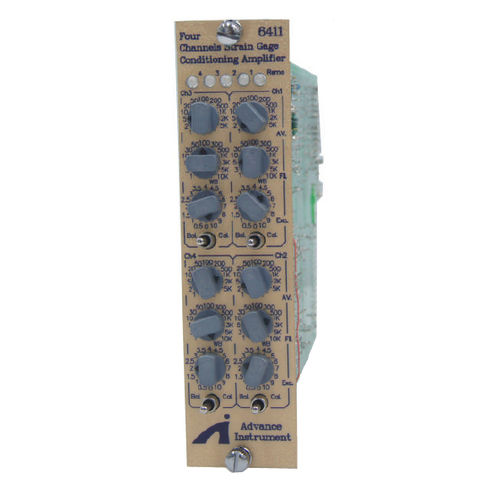

Signalverstärker 6411

Aufbereitungelektronischfür Dehnungsmessstreifen

Das Signalkonditionierungssystem 6411 ist mit allen Funktionen ausgestattet, die für die dynamische, präzise Konditionierung von Dehnungsmessstreifen- und Aufnehmereingängen in den schwierigsten Betriebsumgebungen erforderlich sind. Die Low-Level-Signale des 6411 Signal Conditioning und des Verstärkers zu High-Level-Ausgängen für mehrere Kanäle können gleichzeitig und dynamisch aufgezeichnet und auf externen Geräten angezeigt werden Merkmale - Differenzieller Signalverstärker mit hoher Bandbreite bis zu 10k Hz - Verstärkungsgenauigkeit ± 0,1 %, - Verstärkungsstufe : 1, 2, 5, 10, 20, 50, 100, 200, 500, 1000, 2000 bis 5000 per Drehschalter - Verstärkungslinearität 0,01% - Vollständig kalibrierte Verstärkung von 1 bis 5.000 - 4 Kanäle pro Modul - Akzeptiert Folien-DMS, piezoresistiv, Potentiometer, etc. - Wählbare Brückensprunganregung (16bits): 0,5 bis10V - Steckbarer Verstärker - Automatischer Brückenabgleich, mit EEROM zum Erhalt der Balance ohne Strom - Eingebaut mit allen Brückenkomplettierungen einschließlich 120 oder 1000 und 350 Ω Dummies. - Eingebaut mit Shunt-Kalibrierungsschaltungen - Eingebaut mit vierpoligem Bessel-Tiefpassfilter mit Grenzfrequenzen von 1 Hz, 3 Hz, 50 Hz, 100Hz, 300 Hz, 500Hz, 1k, 3k, 5k, 10kHz und breitbandig - Andere Filtertypen und Grenzfrequenzen sind möglich - Überwachung an der Frontplatte: Automatischer Balance-Status
