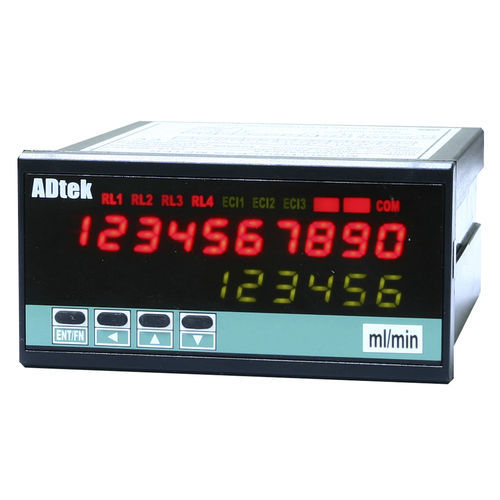

Anzeiger Zähler / Kadenz CS2-TM

digitalEinbau4-20 mA

Der CS2-TM Totalizer Controller bietet hochgenaue Messung, Anzeige, Steuerung und Kommunikation (Modbus RTU Modus) von 0~10V/4~20mA vom Durchflussmesser oder mV vom Shunt für Amp-Hour. Standardmäßig gibt es zwei Anzeigebildschirme und 3 externe Steuereingänge (DI), optional sind 4 Relais, 1 Analog-, 1 Impuls- und RS485-Anschluss verfügbar. Sie unterstützen auch fantastische Steuerfunktionen wie N-, R-, C-Modus für Totalisator und Chargensteuerung. Zusammenfassung der Spezifikationen ● Messendes DC-Signal 0 ~ 10V oder 0(4) ~ 20mA (mit Quadratwurzelfunktion) vom Durchflussmesser oder 0~50/~60/ ~100mV vom Strom-Shunt für Ampere-Stunden-Steuerung. ● Dualer Anzeigebildschirm für 10 digitale Totalisatoren oder Batch-Zähler + 4 2/3 Sofortwert (PV) oder 6 digitale Batch programmierbar. ● 4 voreingestellte Bänke für alle Relaisfunktionen mit relativer 4-Differenz-Skalierung, und wählbar durch 3 externe Steuereingänge (E.C.I.) oder Fronttaste in optionaler ● 4 Relais können individuell auf relativen Sofortwert (PV) oder Totalisator / Batch / Chargenzähler programmiert werden. ● Relativ zum Sofortwert (PV): Funktionen einstellbar Energized Mode Hi / Lo / Hi (Lo) Hold / DO / Go, Hysteresis' Energized Delay, De-energized Delay, Energized latch oder Energized by RS485 command. ● Relativ zu Totalisator / Batch / Batchzähler: N / R / C-Modus und erregte Zeit programmierbar. ● 3 externe Steuereingänge können individuell für Sofortwert (PV) oder Totalisator / Charge / Chargenzähler programmiert werden. ● Sofortwert (PV): PV Hold / Reset für Maxi. (oder Mini.) Hold / DI / Reset für Relais erregt Latch ● Totalisator / Batch / Batch-Zähler: Reset, Tor ● Analoger Ausgang und Impulsausgang als Option verfügbar ● RS485(Modbus RTU Modus), Baudrate ist bis zu 38400bps
