CompactPCI-Prozessorkarte cPCI-6540

PCIePMCXMC

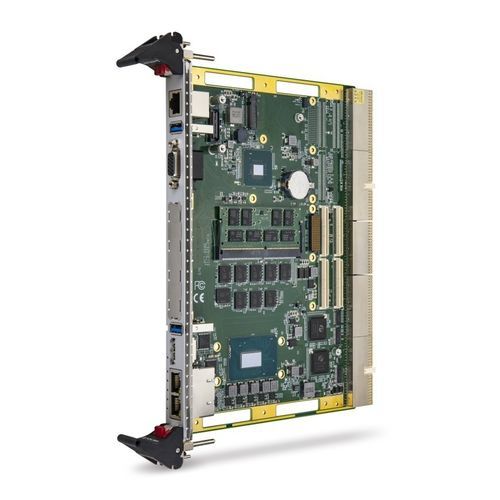

Die ADLINK cPCI-6540 Serie ist ein 6U CompactPCI® Prozessor Blade mit gelötetem DDR4-2666 ECC Speicher bis zu 32GB und DDR4-2666 ECC Sockel-Speicher bis zu 32GB. Der ADLINK cPCI-6540 verfügt über einen Intel® Xeon® E, 9th Gen Intel® Core™ und Intel® Celeron® G Prozessor (ehemals Coffee Lake-H) mit Mobile Intel® CM246 Chipset. Die cPCI-6540 Serie ist ein 6U CompactPCI Blade im Single-Slot (4HP) breiten Formfaktor. Die Frontplatten-E/A des cPCI-6540 umfassen 1x DP, 2x GbE, 2x USB 3.1 Ports, 1x RJ-45 COM Port, 1x VGA und 1x PCM/XMC Slot. Die cPCI-6540V-Frontplatte umfasst 1x DP, 2x GbE, 1x USB 3.1-Port und 2x PMC/XMC-Steckplätze. Die Grafikunterstützung ist in der CPU integriert und unterstützt 3 unabhängige Displays, wenn sie mit ausgewählten rückseitigen Übergangsmodulen (cPCI-R6700 und cPCI-R6500) verbunden sind. Die cPCI-6540V- und cPCI-6540-Versionen verfügen über einen M.2-Sockel (M-Key) und einen SATA-Anschluss mit Adapterkarte (DB-LSATA). Zur Erweiterung sind sowohl cPCI-6540 als auch cPCI-6540V mit einer 64-bit/33, 66.133MHz PMC-Site oder einer PCIe x8 Gen 2 XMC-Site mit Rear I/O ausgestattet. Der cPCI-6540V ist mit einem zusätzlichen PMC/XMC-Steckplatz ausgestattet, der eine PCI 64-bit/33,66,133MHz PMC-Site oder eine PCIe x8 Gen 2 XMC-Site unterstützt. Zu den rückseitigen E/A-Signalen für RTM gehören 2x GbE von Intel® Ethernet Controller I210, 1x DVI-I, 1x eDP, 1x PCIe x4 (konfigurierbar auf 4x PCIe x1), 3x SATA 3.0, 6x USB 2.0, 1x USB 3.1, 16x GPIO, High-Definition-Audio, KB/MS und 2x serielle Anschlüsse (einer unterstützt nur Tx/Rx). Die cPCI-6540 Serie bietet herausragende Leistung durch Intel® Xeon® E, 9th Gen Intel® Core™ Prozessorfamilie, und ist eine ideale Lösung für Militär, Luft- und Raumfahrt
