Netzwerktester FTD

drahtloser Kommunikationssignalfür drahtlose KommunikationsnetzeFunkverbindung

Produkt

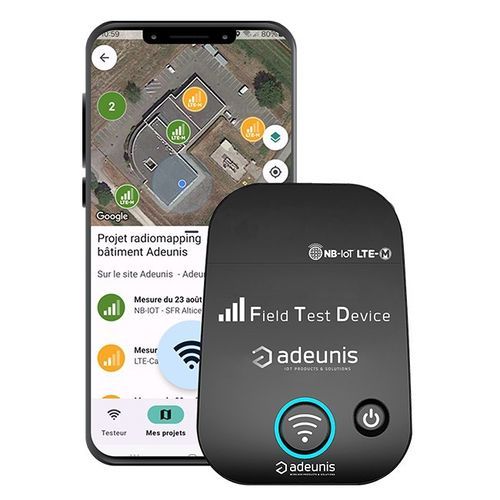

Das Feldtestgerät (FTD) liefert präzise, Echtzeit‑Messwerte zur Leistungsbewertung von NB‑IoT‑ und LTE‑M‑Netzen. Das FTD verbindet sich per Bluetooth mit einer mobilen App, die Tests konfiguriert, Indikatoren anzeigt, Ergebnisse speichert und Berichte exportiert.

Feldtestgerät – Qualifizierung von NB‑IoT / LTE‑M‑Netzen
Das FTD ermöglicht die Qualifizierung und Validierung der NB‑IoT‑ und/oder LTE‑M‑Abdeckung und -Qualität für Deployments, Standortvermessungen und Netzabnahmen.

Highlights des IoT‑Netztesters

• Gleichzeitige Bewertung von NB‑IoT‑ und/oder LTE‑M‑Netzen.
• Anzeigen, Speichern und Exportieren von Testergebnissen über die mobile App.
• Drei Betriebsarten: Netz‑Scan, Netz‑Test, Radio‑Mapping‑Projekt.

Betriebsarten

• Netz‑Scan: Scannen und Bewerten aller in Reichweite befindlichen NB‑IoT‑ und/oder LTE‑M‑Netze für einen schnellen Überblick über die Betreiberleistung.
• Netz‑Test: Analyse der Qualität eines ausgewählten Betreibernetzes an verschiedenen Standorten mit Anzeige vollständiger Qualitätsindikatoren pro Messpunkt.
• Radio‑Mapping‑Projekt: Kontextualisieren von Tests, Anzeigen aufgezeichneter Werte in Google Maps oder auf Gebäudeplänen, Hinzufügen von Kommentaren und Fotos, Erstellen von Word‑Berichten sowie Projektverwaltung (bearbeiten/löschen/archivieren).

Netz‑Scan‑Modus — Im Bericht enthaltene Daten

• timestamp
• GPS‑Position
• Betreiber
• Technologie
• MCC‑MNC
• EARFCN
• Cell ID
• PCI
• RSRQ
• RSRP

Netz‑Test‑Modus — Indikatoren, die die mobile App anzeigt

• Visuelle Anzeige (4 Balken) basierend auf Messung von RSRP und RSRQ.
• Netzidentifikation: Technologie, Band, Betreiber, MCC‑MNC, EARFCN, Cell ID, PCI.
• Netzqualität: active timer, TAU, PSM, eDRX, RSRP, RSRQ, SNR, Sendeleistung, CE‑Level, Leistungsaufnahme, TX‑Wiederholungen, RX‑Wiederholungen, Downlink‑Ausbreitungsverlust.

Radio‑Mapping‑Projektmodus — Informationen zum Test

• timestamp
• Werte der verschiedenen Messindikatoren
• Kommentare
• Geolokalisierung auf Gebäudeplan oder Karten
• Fotos

Mobile App und Exporte
Das FTD verbindet sich per Bluetooth mit einer mobilen App, die Testkonfiguration, Echtzeit‑Anzeige der Indikatoren, Speicherung und Export von Ergebnissen, Erzeugung von Word‑Berichten mit Kommentaren und Fotos sowie Projektverwaltung ermöglicht. Messpunkte werden automatisch geolokalisiert und auf Karten oder Gebäudeplänen angezeigt.

Weitere funktionale Punkte

• Kann NB‑IoT‑ und/oder LTE‑M‑Abdeckung weltweit mit einer einzelnen oder Multi‑Operator‑Nano‑SIM testen.
• Bietet schnelle Scans verfügbarer Betreiber sowie Tiefentests für einen gewählten Betreiber.
• Ermöglicht die Erstellung von Radio‑Mapping‑Projekten für kontextualisierte Surveys und Berichterstattung.

Technische Spezifikationen

• Unterstützte Technologien: NB‑IoT und LTE‑M
• Anbindung an mobile App: Bluetooth
• App‑Funktionen: Testkonfiguration, Echtzeit‑Indikatoren, Speichern/Exportieren von Ergebnissen, Generierung von Word‑Berichten, Hinzufügen von Kommentaren und Fotos, Projektverwaltung
• Betriebsarten: Netz‑Scan, Netz‑Test, Radio‑Mapping‑Projekt
• Berichtsfelder: timestamp, GPS‑Position, Betreiber, Technologie, MCC‑MNC, EARFCN, Cell ID, PCI, RSRP, RSRQ
• Verfügbare Qualitätsmetriken: SNR, Sendeleistung, CE‑Level, Leistungsaufnahme, TX‑Wiederholungen, RX‑Wiederholungen, DL‑Ausbreitungsverlust, active timer, TAU, PSM, eDRX
• Geolokalisierungsanzeige: Google Maps oder Gebäudepläne
• SIM‑Support: Nano‑SIM (einzeln oder Multi‑Operator) für globale Tests
• Visuelle Signalanzeige: 4‑Balken‑Anzeige basierend auf RSRP und RSRQ
• Exportformate: gespeicherte Ergebnisse und Generierung von Word‑Berichten (via App)
• Typische Anwendungsfälle: Feldqualifizierung, Deployment‑Validierung, Abdeckungs‑Mapping und Radio‑Mapping‑Surveys
