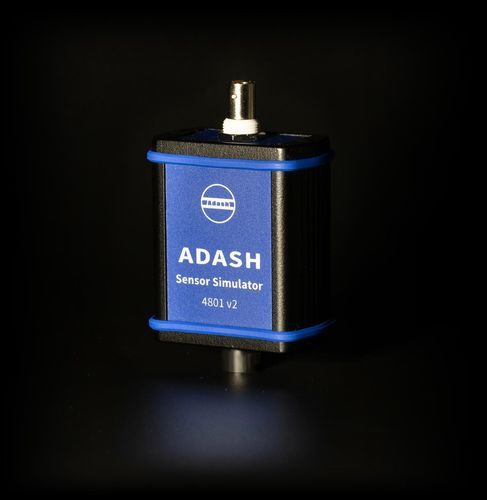

Ausgangssignal für Beschleunigungsmesser Simulator A4801 v2

Frequenz

Übersicht

Tragbarer Sensorsimulator zur schnellen Überprüfung von Schwingungsmesssystemen, Sensoren, Kabeln und Steckverbindern. Er erzeugt stabile Prüfsignale, um zu verifizieren, dass Schwingungsmessgeräte und Analysatoren korrekt messen.

Hauptfunktionen

• Simuliert einen Beschleunigungssensor und gibt ein stabiles Spannungssignal bei zwei wählbaren Frequenzen aus (80 Hz und 8 kHz).
• Ermöglicht die Überprüfung der Messgenauigkeit von Schwingungsmessgeräten und Analysatoren.
• Prüft Kabel und Steckverbinder; die LED blinkt bei Belastung, um intermittierende oder fehlerhafte Verbindungen anzuzeigen.

Hinweis zur Verwendung

• Wenn das angeschlossene Gerät auf eine Eingangsempfindlichkeit von 100 mV/g eingestellt ist, sollte der Simulator Referenzwerte von 10 mm/s in der Geschwindigkeitsmessung und 0,5 g in der Beschleunigung liefern.

Technische Daten

• Signal­frequenzen: 80 Hz und 8 kHz.
• Signaltyp: stabiles Spannungsausgangssignal zur Simulation eines Beschleunigungssensors.
• Empfohlene Sensorempfindlichkeit zur Überprüfung: 100 mV/g (Referenzausgänge: 10 mm/s Geschwindigkeit, 0,5 g Beschleunigung).
• Anschlüsse: MIL2 und BNC.
• Stromversorgung: batteriebetrieben, über USB wiederaufladbar.
• Gehäuseform: kompakte, tragbare Bauweise für Vor-Ort-Inspektionen.
• Diagnoseanzeige: blinkende LED signalisiert intermittierende oder fehlerhafte Kabel/Steckverbinder unter Belastung.
