Ultraschallinspektionssystem Ranger A1050

manuellautomatisiertDicken

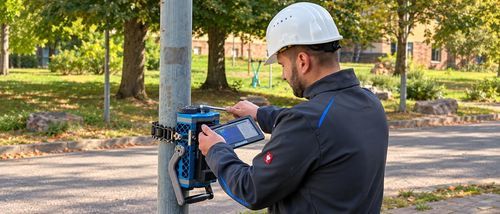

Kurzbeschreibung Das A1050 RANGER ist ein kompakt aufgebautes Geführte-Wellen-Ultraschall-Inspektionssystem zur schnellen Erkennung verborgener Korrosion an Rohrleitungen und Lichtmasten, insbesondere in schwer zugänglichen Bereichen wie unter Auflagern. Mit Dry-Point-Contact (DPC) Wandlern benötigt das System kein Kopplungsmittel und ermöglicht einen effizienten Feldeinsatz. Der Scanner führt einen vollständigen 360°-Umfangsscan durch und erzeugt hochauflösende B-Scan-Bilder zur Darstellung von Lage und Schwere der Korrosion. Die tragbare elektronische Einheit und die Tablet-Oberfläche erlauben eine schnelle Inbetriebnahme und anschauliche Visualisierung vor Ort.

Funktionen

• Scan mit adaptivem Manipulator oder manuell mittels zwei Griffen und magnetischer Linealführung für beengte Bereiche.
• Erfassung von Ultraschalldaten an mehreren äquidistanten Messpositionen entlang des Rohrumfangs (multikanalige DAQ).
• Echtzeit-B-Scan-Rekonstruktion mit SAFT zur Lokalisierung und Bewertung von Korrosionsschäden.

Anwendungen Erkennung verborgener Korrosion und Wanddünnungen in metallischen Strukturen wie Rohrleitungen und Lichtmasten, insbesondere an schwer zugänglichen Stellen (z. B. unter Rohrauflagen). Das System scannt den gesamten Umfang (360°) mit geführten Wellen und DPC-Wandlern, erfasst multikanalige Daten und erzeugt B-Scan-Bilder ohne Demontage oder Betriebsunterbrechung.

Lieferumfang (inklusive / Optionen)

• A1050 RANGER elektronische Einheit (Tablet-PC im Schutzgehäuse)
• Android Tablet-PC im Schutzgehäuse
• Adaptiver Inspektionsmanipulator, an verschiedene Rohrdurchmesser anpassbar
• Typ-C Netzteil für elektronische Einheit und Tablet-PC
• Trage-Hartschale
• Optional: zwei Griffe für manuelle Datenerfassung (ohne Manipulator)

Dokumentation

• Produkt-Flyer (Datenblatt) verfügbar
• Benutzerhandbuch und Applikationshinweise verfügbar
• Firmware- und Software-Downloads verfügbar

Technische Spezifikationen

• Messtechnik: Geführte Ultraschallwellen (SH0-Modus)
• Wandler: Dry-Point-Contact (DPC), kein Kopplungsmittel erforderlich
• Betriebsfrequenz: 50 kHz
• Inspektionsreichweite: bis zu 3 m
• Anzahl DAQ-Kanäle: 32
• Anwendbare Durchmesser: 70 mm – 380 mm (2,7" – 15")
• Betriebszeit bei voller Batterieladung: bis zu 10 Stunden
