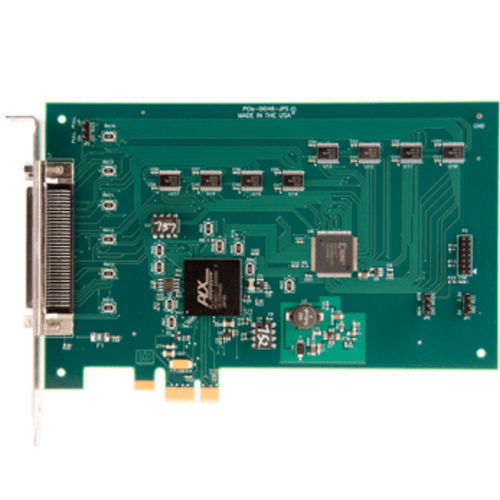

Digitale E/A-Karte PCIe-DIO-48JPLS

SCSITTLPCIe

-48 oder 24 Kanal-Hochstrom-TTL-Digital-E/A-Leitungen -Erkennung von Zustandsänderungen (COS) und Interrupt-Funktionen -Kompatibel mit dem Industriestandard 8255 PPI -68-polige SCSI Pin-in-Sockel-Buchse an der Kartenhalterung -Benutzer-Interrupt-Pin -Alle 48 digitalen E/A-Leitungen gepuffert mit 32mA Source / 64mA Sink -Vier- und Acht-Bit-Ports unabhängig voneinander für Eingänge oder Ausgänge wählbar -Über Jumper konfigurierbare Pull-ups/Downs auf DIO-Leitungen -5V oder 3,3V VCCIO durch Jumper-Auswahl konfigurierbar -Mehrfach abgesicherte VCCIO für den Benutzer an jedem I/O-Header verfügbar -Einfaches Upgrade von Geräten der PCI-DIO-48JPLS-Familie -Entwickelt, hergestellt, unterstützt und produziert in den USA WERKSOPTIONEN -Nicht-verriegelnder Anschluss -Karte ohne Change-of-State IRQ-Funktion -RoHS-konforme Version -Erweiterter Temperaturbetrieb (-40°C bis +85°C) Die PCIe-DIO-48JPS ist eine 48-Kanal-PCI-Express-Karte (PCIe), die für den Einsatz in einer Vielzahl von digitalen E/A-Anwendungen konzipiert ist. Sie nutzt den Hochgeschwindigkeits-PCI-Express-Bus zur Übertragung digitaler Daten zur und von der Karte. Die digitale E/A ist mit 8255 PPI-Chips kompatibel und daher leicht zu programmieren. Dies ermöglicht auch eine einfache und problemlose Migration von anderen ACCES-PCI-Digital-I/O-Karten. Die Karte verfügt über einen x1-Lane-PCI-Express-Anschluss, der in jedem verfügbaren x1-, x2-, x4-, x8-, x12- oder x16-PCI-Express-Erweiterungssteckplatz verwendet werden kann. Die Karte ist 6,6 Zoll lang und hat eine Sitzhöhe von 4,2 Zoll.
