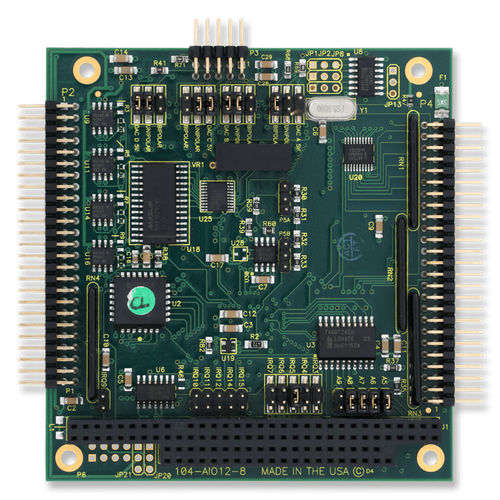

Analoge E/A-Karte 104-AIO12-8

24 E/ALeiterplattenJumper

-Acht echte Differenzeingänge oder wahlweise acht unsymmetrische Eingänge -Programmierbare Eingangsbereiche von: 0-5V, 0-10V, ±5V, ±10V -100KHz Abtastrate -Integrierte Schrittmacher- und Zählertaktgeber -Vier doppelt gepufferte Analogausgänge -Über Jumper wählbare Ausgangsbereiche von: 0-5V, 0-10V, ±5V, ±10V -24 digitale E/A-Leitungen, Typ 82C55 mit Zustandsänderungserkennung an Anschluss C, Puffer an Anschlüssen A und B -Flexible Konfigurationen zur Anpassung an Ihre Bedürfnisse Werkseitige Optionen: (Preise und Verfügbarkeit auf Anfrage) -4-20mA Eingänge mit Offset -Kanalweise Vorverstärkerverstärkung von 1-100 nur +5VDC Betrieb -versionen für 0 bis +70°C und -40 bis +85°C verfügbar FLEXIBILITÄT Die folgenden Funktionen sind in vielen Konfigurationen verfügbar, so dass der Benutzer genau festlegen kann, was er benötigt. Interrupts werden einzeln oder global per Software aktiviert oder deaktiviert. Zur Bestimmung der Interrupt-Quelle ist ein Statusregister vorgesehen. ANALOGEINGÄNGE Die Analogeingänge verfügen über eine per Software programmierbare Verstärkung mit Bereichen von 0-5V, 0-10V, ±5V und ±10V. Die Konfiguration verwendet einen Instrumentenvorverstärker pro Kanal, der Differenzeingänge, 200V Gleichtaktunterdrückung, eine hohe Eingangsimpedanz und eine optionale, werkseitig kanalweise voreinstellbare Verstärkung (1-200) ermöglicht, um Low-Level-Eingänge von Sensoren zu berücksichtigen. Eingänge 4-20mA sind als werkseitig installierbare Option erhältlich. ANALOGAUSGÄNGE Die Ausgangsbereiche 0-5V, 0-10V, ±5V und ±10V sind mit Steckbrücken vor Ort wählbar. Es ist zu beachten, dass vier Wandlungen gleichzeitig stattfinden können und dass, da die D/As doppelt gepuffert sind, die Daten für die nächste Wandlung gleichzeitig geladen werden können.
