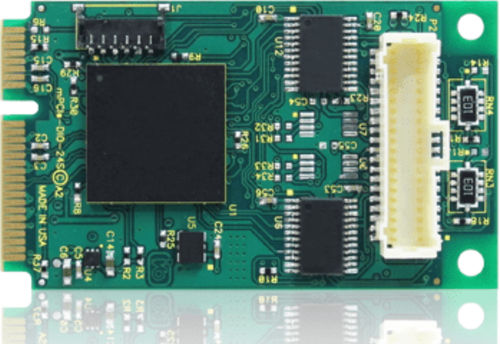

Digitale E/A-Karte mPCIe-DIO-24A

TTLMini-PCI ExpressFPGA

-Mit digitalen Integrationsfunktionen! -Ausgänge mit Puls-/Train-/PWM-/Frequenz- und Quadraturgenerierung, Eingänge mit digitaler Filterung und flexibler Messung von Pulsdauer, Frequenz und Ereigniszählung, IRQ-Generierung und mehr. -PCI Express Mini Card (mPCIe) Typ F1, mit verriegelbaren I/O-Anschlüssen -24 Hochstrom-LVTTL-DIO-Leitungen (24ma Quelle/Senke) -Change-of-State (COS)-Erkennung IRQ-Generierung -10k Ohm Pull-up-Widerstände -Vier- und Acht-Bit-Ports unabhängig voneinander per Software für die Verwendung als Eingänge oder Ausgänge wählbar -Alle Signale werden an einem optionalen 37-poligen D-Sub-Stecker für die Schalttafelmontage ausgegeben -RoHS-Norm -Jetzt im M.2-Format erhältlich! -Entwickelt, hergestellt, unterstützt und produziert in den USA WERKSOPTIONEN -Industrielle Betriebstemperatur (-40°C bis +85°C) -TTL-Signalisierung mit vom Benutzer bereitgestellter VCCIO (5V) Die mPCIe-DIO-24A ist eine PCI-Express-Minikarte (mPCIe) des Typs F1 und eine optionale Kabelbaugruppe (37-poliger D-Sub-Stecker), die für eine einfache Schaltschrankmontage in jeder Anwendungsumgebung ausgelegt ist. Sie nutzt den Hochgeschwindigkeits-PCI-Express-Bus zur Übertragung digitaler Daten zur und von der Karte. Die digitalen E/A sind mit 8255 PPI-Chips kompatibel, so dass sie leicht zu programmieren sind. Dies ermöglicht auch eine einfache und problemlose Migration von anderen ACCES PCI- und PCI Express-Digital-I/O-Karten, bietet aber auch erweiterte Funktionen, die durch die integrierte FPGA-Logik ermöglicht werden.
