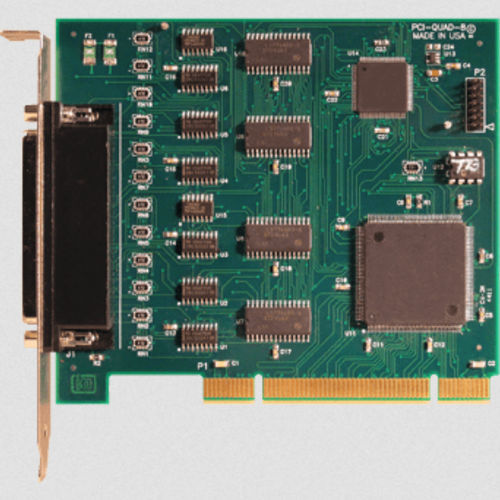

Digitale Eingangskarte PCI-QUAD-8

PCIprogrammierbarhohe Dichte

-Quadraturdecoder mit acht oder vier Zählern -Single-ended oder differentielle Eingänge für bis zu acht Encoder (A, B & Index) -Programmierbare Taktquelle (hoch/niedrig) für die digitale Filterung der Eingänge -Programmierbare aktive Indexpolarität -Software-Steuerung pro Zähler korrigiert vertauschte A/B-Verdrahtung und wählt Flag für Interrupt-Quelle -Rücksetzbarer, abgesicherter 5-V-Ausgang zur Versorgung von Encodern oder für allgemeine Zwecke -Hochdichter DB78-E/A-Stecker mit Schraubverriegelung WERKSEITIGE OPTIONEN -Erweiterter Temperaturbetrieb (-40° bis +85°C) -RoHS-konforme Version PCI-Karten mit acht und vier Vorwärts-/Rückwärtszähler-Quadratureingängen Die PCI-QUAD-8 bietet Quadraturzählung auf einer praktischen, halblangen PCI-Karte. Bis zu acht differentielle Drehgeber (jeweils mit A, B und Index) können gleichzeitig überwacht werden. Die differenziellen Eingangsschaltungen vom Typ AM26LS232 bieten Kompatibilität mit einer Vielzahl von Quadratur-Encoder-Ausgängen. Die LSI/CSI LS7766 bietet folgende Merkmale: -32-Bit-Quadraturzähler unterstützen die Zählmodi x1, x2 und x4 oder können als Nicht-Quadratur-Auf-/Abwärtszähler verwendet werden -Quadratur-Frequenzen bis zu 9,6MHz -Nicht-Quadratur-Frequenzen bis zu 40MHz Programmierbare Index- und Marker-Flags (Carry, Borrow, Sign & Compare) -Aktivieren/Deaktivieren von Quellen, die IRQs erzeugen Programmierbare Zählmodi: -Normal (freilaufend) / Modulo-N / Bereichsgrenze / Non-Recycle, Binär / BCD SONDERBESTELLUNG Bitte kontaktieren Sie ACCES mit Ihren genauen Anforderungen. Beispiele für Sonderbestellungen sind konforme Beschichtung, Eingänge mit zwei oder sechs Zählern, kundenspezifische Software, Produktbeschriftung und vieles mehr. Wir werden mit Ihnen zusammenarbeiten, um genau das zu liefern, was Sie benötigen.
