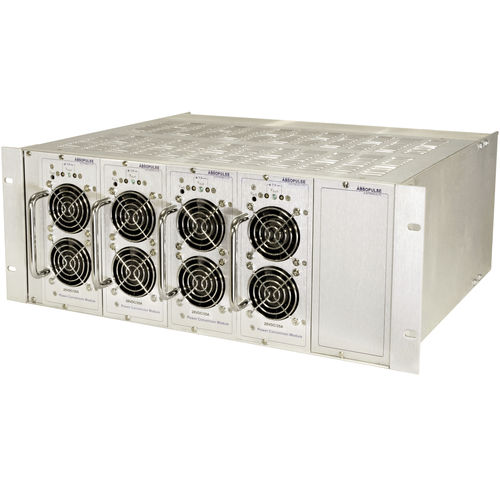

4U-Stromversorgung PFC-419F-5K-4U19 Series

AC/DCmit mehreren AusgängenSchaltnetzteil

5kW, Stromnetz des Gestell-Bergs AC-DC mit 1kW, PFC-Input, Heißtauscheneinsteckmodule Die Reihe PFC-419F-5K-4U19 ist ein 5kW, Stromnetz des Gestellbergs AC-DC mit PFC-Input. Das System wird mit bis fünf Einsteckmodulen der Stromversorgung 1kW konstruiert, die in einem 4U x 19" x 15" Karterahmen zusammengebaut werden. Jedes 4U x 16HP x 304 Millimeter-Steckverbindungsmodul hat eine eingebaute Redundanzdiode für Parallelschaltung oder überflüssige Operation N+1, einschließlich Heißeinfügung/Heißtauschen. Die Redundanzdiode darf auch eine Batterie an den Ertrag zu den Ersatzzwecken angeschlossen werden. Das völlig geladene System PFC-419F-5K-4U19 liefert ein Maximum von 5kW oder von 4kW mit Redundanz N+1. Jedes Einsteckmodul setzt einen Energiefaktor korrigierte Input und ein folgendes Halbbrückestadium, um die Universalwechselstrominputspannung (95-264Vac) in 24Vdc, 48Vdc, 110Vdc oder 125Vdc umzuwandeln ein. Kundenspezifische Input/Output Spannungen sind verfügbar. Die Module schließen eine Modulausfallungswarnung mit Optokopplerertrag, zusammenfaßten in ein einzelnes Motherboard der Warnung der Form C im Regal ein. Das Vorderteil jedes Moduls schließt einen Ertrag AUF LED-Indikator ein. Messpunkte für die Überwachung von Ausgangsspannungs- und Spannungsanpassungspotentiometern sind als Wahlen verfügbar.
