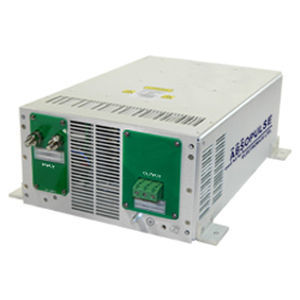

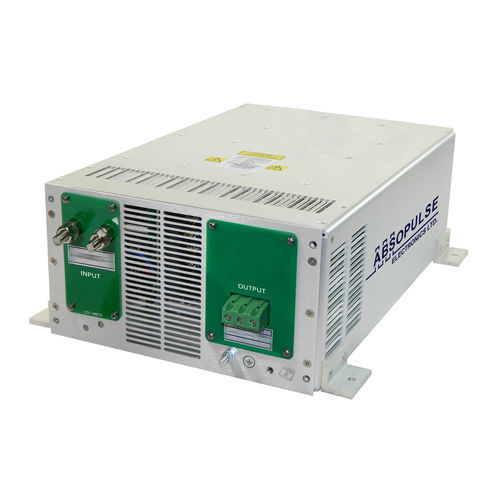

DC/DC-Wandler / Aufwärtswandler LTH 1K5-12/48-3U4

auf Rahmen3Ufür Telekomausrüstung

Produktübersicht
Der LTH 1K5-12/48-3U4 ist ein Aufwärts- (Boost-) DC-DC-Netzteil, das einen 12Vdc-Eingang (Betriebsbereich 10,5–16V) in eine stabile, geregelte 48Vdc-Ausgangsspannung bei 30A umwandelt. Das Gerät ist für Lasten von 1500W ausgelegt und zwei oder mehr Einheiten können zur Erhöhung der Ausgangsleistung parallel geschaltet werden. Es eignet sich für ein breites Spektrum industrieller Anwendungen von 12Vdc auf 48Vdc, einschließlich Automotive-Systemen (Anhebung der Fahrzeugbatterie 12V auf 48V-Hilfssysteme), Solarsystemen und Telekommunikationssystemen.

Aufbau und Redundanz
Der Wandler ist mit vier internen LTH 65F-Modulen aufgebaut, die über Redundanzdioden parallel geschaltet sind. Diese modulare Konstruktion bietet eine inhärente Redundanz: der Ausfall eines internen Moduls führt nur zu einem etwa 25%igen Abfall der Ausgangsleistung, während die Einheit weiterhin betrieben werden kann. Das Design verwendet eine geringe Bauteilanzahl, bewährte, zuverlässige Bauteile und große Konzeptionstoleranzen, um eine lange Betriebsdauer zu unterstützen.

Schutz, EMV und Sicherheit
Umfassende elektronische Schutzfunktionen umfassen 1500Vdc Ein-/Ausgangs-Isolation, Einschaltstrombegrenzung, Verpolungsschutz, Ausgangsstrombegrenzung und Kurzschlussschutz. Ein- und Ausgangsfilter tragen zu geringer Ausgangsrestwelligkeit und -störungen bei. Der Eingang erfüllt die Anforderungen der EN55032 Class A mit großen Margen; Class B ist optional erhältlich. Der Wandler ist für die Einhaltung von EN62368-1 und vergleichbaren Sicherheitsstandards ausgelegt. Eine Konformalbeschichtung bietet Schutz gegen Feuchtigkeit und luftgetragene Verunreinigungen.

Kühlung, Umwelt und Mechanik
Die Kühlung erfolgt durch hochwertige eingebaute Lüfter, die den Betrieb über einen Temperaturbereich von -20°C bis +50°C bei voller Spezifikation ohne Leistungsabfall ermöglichen. Größere Temperaturbereiche sind auf Anfrage erhältlich. Das Chassis ist robust konstruiert (132 x 244 x 381 mm), um hohe Stöße und Vibrationen nach IEC 61373 Cat 1 A & B standzuhalten.

Hauptspezifikationen

• Eingang: 12Vdc (Betriebsbereich 10,5–16V) oder kundenspezifisch
• Ausgang: 48Vdc ±0,5V/30A oder kundenspezifisch
• 15000W Dauer-Ausgangsleistung
• Zwei oder mehr Einheiten können parallel geschaltet werden, um die Ausgangsleistung zu erhöhen
• Geregelter Ausgang
• Modulare Konstruktion bietet inhärente Redundanz
• Kühlung: hochwertige eingebaute Lüfter
• Betriebstemperaturbereich: -20°C bis +50°C für volle Spezifikation (ohne Derating)
• EMI: EN55032 Class A (Class B optional)
• Entwickelt zur Einhaltung von EN62368-1 und vergleichbaren Sicherheitsstandards
• Konformalbeschichtung zum Schutz vor Feuchtigkeit und luftgetragenen Verunreinigungen
• 80% Wirkungsgrad bei Volllast
• Vollständiger elektronischer Schutz
• 3U4-Chassis-Montage: 132 x 244 x 381 mm (3U) ohne Anschlüsse und Montagewinkel

Technische Daten / Spezifikationen

• Modell: LTH 1K5-12/48-3U4
• Eingangsspannung: 12Vdc Nennwert (Betriebsbereich 10,5–16Vdc)
• Ausgangsspannung: 48Vdc geregelt (±0,5V angegeben)
• Ausgangsstrom: 30A Nennwert
• Ausgangsleistung ausgelegt: 1500W (Dokumenttext); die Liste der Hauptspezifikationen enthält 15000W Dauerleistung (wie auf der Seite angegeben)
• Parallelbetrieb: zwei oder mehr Einheiten zulässig zur Leistungssteigerung
• Interne Konstruktion: vier LTH 65F-Module parallel über Redundanzdioden
• Redundanzverhalten: Ausfall eines Moduls führt zu ~25% Ausgangsreduktion bei weiterem Betrieb
• Isolation: 1500Vdc Ein-/Ausgang
• Schutzfunktionen: Einschaltstrombegrenzung, Verpolungsschutz, Ausgangsstrombegrenzung, Kurzschlussschutz
• EMI: Eingang entspricht EN55032 Class A (Class B optional)
• Sicherheitsnormen: entwickelt zur Einhaltung von EN62368-1 und Äquivalenten
• Wirkungsgrad: ~80% bei Volllast
• Kühlung: eingebaute Lüfter (Zwangsbelüftung)
• Betriebstemperatur: -20°C bis +50°C für volle Spezifikation (ohne Derating)
• Mechanik: 3U4-Chassis 132 x 244 x 381 mm (Abmessungen ohne Anschlüsse und Montagewinkel)
• Umweltschutz: Konformalbeschichtung gegen Feuchtigkeit und luftgetragene Verunreinigungen
• Stoß & Vibration: robustes Chassis gemäß IEC 61373 Cat 1 A & B
