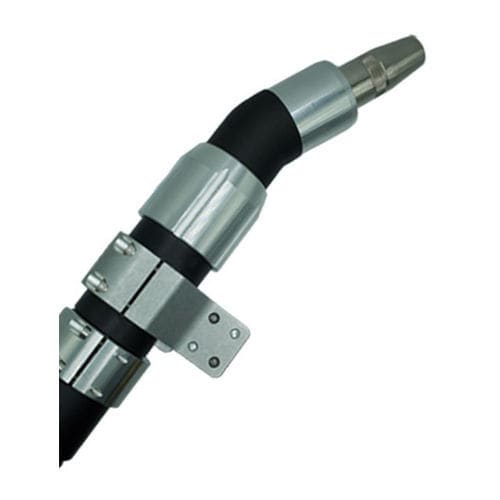

MIG-Schweißbrenner xFUME® ABIROB® AF500

luftgekühltM6M8

Produktübersicht
Der xFUME® ABIROB® AF500 ist ein luftgekühlter robotischer MIG-Rauchabsaugungs-Schweißbrenner, entwickelt zur Erfassung von Schweißrauch an der Quelle und zur Ermöglichung von Schweißarbeiten in beengten Bereichen durch ein schmales Düsenprofil. Er lässt sich in gängige Cobot-Plattformen integrieren und wird zusammen mit xFUME®-Absaugern für eine kompakte, effiziente Absauglösung eingesetzt.

Eigenschaften und Vorteile

• Schmales Düsenprofil für den Zugang zu engen Schweißstellen
• Quellenerfassung mit xFUME®-Absaugtechnologie zur Reduzierung der Umgebungsrauchbelastung
• Vorkonfigurierte Pakete für UR5e, UR10e, UR16e und Fanuc CRX-10
• 180°- und 22°-Schwanenhals-Konfigurationen; Schnellwechsel-Schwanenhals reduziert Stillstandzeiten

Wesentliche Merkmale

• Schlanker Halsaufbau — maximiert Manövrierfähigkeit und Reichweite in beengten Schweißbereichen
• xFUME®-Absaugtechnologie — Quellenerfassung reduziert den Bedarf an großen Hauben oder lokalen Gehäusen
• EasyTeach- oder FreeDrive-Brennerhalter — vereinfacht die Programmierung von Schweißpunkten und die Integration in Cobot-Systeme

Ersatzteile & ausgewählte Bestellinformationen (Auszug)
Section | Item : Part Number
Front End - Tip Holder for M8 Contact Tip : 142.0158
Front End - Tip Holder for M6 Contact Tip : 142.0159
Front End - Fume Shroud : 983.0018
Front End - Swanneck (180 Degree) : 983.0027
Front End - Swanneck (22 Degree) : 983.0028
Front End - Swanneck (45 Degree) : n/a
Front End - Fume Tube (180 Degree) : 983.0015
Front End - Fume Tube (22 Degree) : 983.0017
Front End - Fume Tube (45 Degree) : n/a

Düsen und Kontaktspitzen - AF500 :
Conical - Flush 5/8" : 145.0580
Conical - Recess 2mm 5/8" : 145.0581
Conical - Stickout 3mm 5/8" : 145.0582
Conical - Flush 1/2" : 145.0589
Conical - Recess 2mm 1/2" : 145.0590
Conical - Stickout 3mm 1/2" : 145.0591
Bottleform - Flush 9/16" : 145.0586
Bottleform - Recess 2mm 9/16" : 145.0587
Bottleform - Stickout 3mm 9/16" : 145.0588
Bottleform - Flush 5/8" : 145.0583
Bottleform - Recess 2mm 5/8" : 145.0484
Bottleform - Stickout 3mm 5/8" : 145.0585

Führungen - AF500 :
Liner Steel .035-.045" 17ft (Steel Wire) : SI4-3545-17PT
Liner Steel .052-.062" 17ft (Steel Wire) : SI4-5262-17PT
Liner Combi .040-.045" 17ft (Aluminum Wire) : 128.9047*
Liner Combi .045-.062" 17ft (Aluminum Wire) : 128.9050*
Liner C-TFE .035-.045 17ft (SST Wire) : 127.9003
Liner C-TFE .052-.062 17ft (SST Wire) : 127.9006

Brennerhalter - AF500 :
Mount Arm Freedrive 22° (TCP=360) : 780.0926
Mount Arm EasyTeach 22° (TCP=360) : 780.0927
Fester Brennerhalter : n/a

Produktliteratur (Auswahl)

• xFUME® ABIROB® AF500 Product Literature (catalog)
• xFUME® ABIROB® AF500 Manual (interactive PDF)
• xFUME® ABIROB® AF500 Ordering Chart
• Torch Mount Assembly Instructions (RTM Flange)

Technische Daten

• Modellname: xFUME® ABIROB® AF500
• Typ: Luftgekühlte robotische MIG-Absaugbrenner
• Rauchabsaugung: xFUME® Quellenerfassungstechnologie
• Hals / Schwanenhals-Konfigurationen: 180°, 22° (45° aufgeführt; Verfügbarkeit nicht angegeben)
• Düsenprofil: schmales Düsenprofil für Zugang zu engen Bereichen
• Roboter / Cobot-Kompatibilität: Pakete verfügbar für UR5e, UR10e, UR16e, Fanuc CRX-10
• Brennerhalter-Optionen: EasyTeach oder FreeDrive (Teilenummern: 780.0926, 780.0927)
• Front-End-Komponenten: Spitzenhalter (M8 / M6), Abzugsabdeckung, Abzugsrohre (Teilenummern oben aufgeführt)
• Düsen/Kontaktspitzentypen & -größen: konische und bottleform-Optionen in 1/2", 9/16", 5/8" mit unterschiedlichen Überständen/Versenkungen (Teilenummern oben aufgeführt)
• Führungsoptionen & Längen: Stahl-, Combi-, C-TFE-Führungen (17 ft; Teilenummern oben)
• Kühlung: air-cooled
• Schnellwechsel-Schwanenhals: reduziert Ausfallzeiten und Wartung
