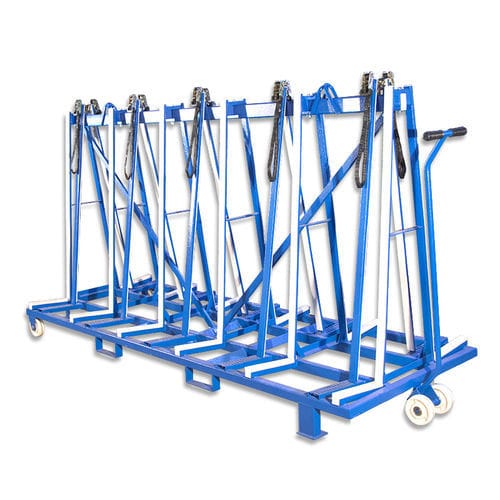

Rack für Materialumschlag TF3050

Allgemeine
Das Transportgestell TF3050 ist für den Transport von Porzellanplatten und anderen langen, niedrigen und mittelhohen Platten konzipiert. Der Rahmen wird pulverbeschichtet geliefert; auf Anfrage ist eine Feuerverzinkung möglich. TF3050-Einheiten sind mit Verriegelungsstangen und Ratschengurten ausgestattet und verfügen über Gabelstapler-Aufnahmen sowie Aufhängepunkte für Krane.

Eigenschaften

• Rahmen werden mit vorinstallierten Bolzen für eine schnelle Montage geliefert.
• Einfache Montage und Demontage vor Ort.
• Stabile Konstruktion zur Minimierung des Kipprisikos der Platten.
• Platten liegen auf austauschbaren Gummiprofilen und werden durch sechs Verriegelungsstangen und Ratschengurte gesichert.
• Zwei Aufhängepunkte für Überkopfkran.
• Zwei diagonale Verstrebungen für strukturelle Steifigkeit.
• Eingebaute Gabelstapleraufnahmen an zwei langen Seiten für sicheres Heben.
• Austauschbarer weißer Gummi an Basis und Stützpfosten zum Schutz vor Markierungen und Kratzern.
• Gegengewichthebel mit Rädern ermöglicht manuelle Bewegung auch im beladenen Zustand.
• Der Gegengewichthebel kann verwendet werden, um den beladenen Rahmen anzuheben und die Stützbeine abzusenken, wenn Räder nicht benötigt werden.
• Pulverbeschichtung bietet Oberflächenschutz; Feuerverzinkung auf Anfrage möglich.

Option
Rahmen können auf Anfrage heißverzinkt und fertiggestellt werden.

Hinweis
Stützbeine müssen abgesenkt werden, wenn ein beladener Rahmen auf einem Lkw transportiert wird.

Spezifikationen (Metrisch | Imperial)
Breite der Lagerfläche pro Seite: 268 mm | 10.6"
Länge: 3050 mm | 120"
Gurte pro Seite: 5 Stk. | 5 pcs
Betriebsgrenzlast pro Seite: 1250 kg | 2,756 lb
Gesamte Betriebsgrenzlast auf Rädern: 2500 kg | 5,511 lb
Nettogewicht des gesamten Rahmens: 239 kg | 527 lb
Nettogewicht des Lenkrollengriffs: 8.7 kg | 19 lb
Nettogewicht des Rahmens ohne Lenkrollengriff: 230.3 kg | 508 lb
Bruttogewicht (verpackt): 245 kg | 540 lb
Verpackungsmaße: L 3050 x W 1120 x H 430 mm | L 120" x W 44" x H 16.9"

Technische Spezifikationen

• Modell: TF3050
• Konzipiert für: Porzellanplatten und andere lange, niedrige und mittelhohe Platten
• Oberfläche: pulverbeschichtet (feuerverzinkt auf Anfrage)
• Sicherung: sechs Verriegelungsstangen und Ratschengurte; austauschbare Gummiprofile
• Gabelstaplerhandling: eingebaute Aufnahmen an zwei langen Seiten
• Kranhandling: zwei Aufhängepunkte für Überkopfkran
• Mobilität: Gegengewichthebel mit Rädern; Anheben/Absenken der Stützbeine wenn Räder nicht benötigt werden
• Betriebsgrenzlast pro Seite: 1250 kg
• Gesamte Betriebsgrenzlast auf Rädern: 2500 kg
• Nettogewicht (Rahmen gesamt): 239 kg; Nettogewicht ohne Lenkrollengriff: 230.3 kg
• Nettogewicht Lenkrollengriff: 8.7 kg
• Bruttogewicht (verpackt): 245 kg
• Verpackungsmaße: L 3050 x W 1120 x H 430 mm
