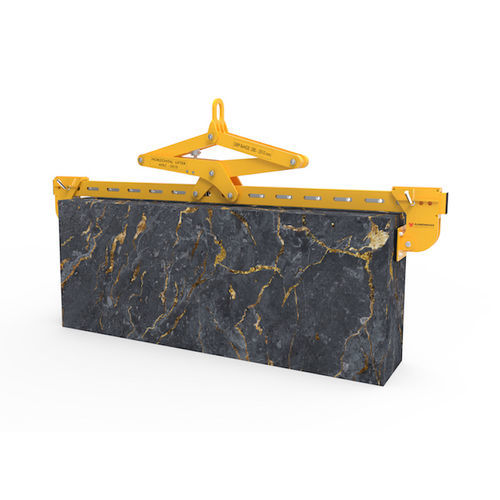

Hebeklemme für Betonplatten AHLC-2010

Steinfür PlattenBlock

General Die horizontale Steinhubklemme ist für das sichere Handling und Positionieren von Betonblöcken und Natursteinplatten in horizontaler Lage ausgelegt. Sie wird an Greifhaken von Kranen oder an Gabelstapler-Auslegern befestigt und verwendet austauschbare Gummibeläge mit hoher Reibung zum Schutz der Lastoberflächen. Der schwerkraftbetriebene Mechanismus sorgt für automatisches Öffnen/Schließen der Backen und reduziert manuelle Eingriffe bei gleichzeitiger Steigerung der Zykluseffizienz.

Applications

• Heben und Einsetzen von Betonblöcken, Pflastersteinen und Natursteinplatten.
• Einsatz auf Baustellen, in Betonfertigteilhöfen und Steinbearbeitungswerkstätten.
• Integration mit Kranen oder Gabelstaplern für Transport- und Montageaufgaben.

Features

• Großer Greifbereich zur Handhabung von Abmessungen von 280 bis 2010 mm ohne Zusatzadapter.
• Austauschbare hochreibende Gummibeläge zum Schutz fertiger Oberflächen und zur Sicherung des Griffs.
• Schwerkraftbetriebene automatische Betätigung für schnelle, wiederholbare Abläufe.
• Stahlbauweise mit einfachen Wartungspunkten für lange Lebensdauer.

Rotating pad and limit stop integration

• Optionale drehbare Auflage ermöglicht kontrollierte Drehung der Lasten zur Positionierung in horizontaler und vertikaler Ebene.
• Der Anschlag sorgt für sicheren Abstand zwischen Klemme und Material während Drehvorgängen.
• Schnellwechsel-Auflagen ermöglichen raschen Einbau und Austausch vor Ort.

Specifications Metric | Imperial
Grip range: 280 – 2010 mm | 11" – 79"
Working load limit: 1500 kg | 3307 lb
Net weight: 137 kg | 302 lb
Gross weight: 155 kg | 342 lb
Packaging dimensions: L2450 x W530 x H360 mm | 96.5" x 20.9" x 14.2"

Maintenance & safety

• Gummibeläge prüfen und bei Verschleiß ersetzen, um sicheren Halt zu gewährleisten.
• Schwenkpunkte und Bolzen regelmäßig kontrollieren und gemäß Handbuch schmieren.
• Geeignete Anschlagverfahren anwenden und die Hebeprozeduren der Baustelle beachten.

Options & accessories

• Optionale Nachrüstung mit drehbarer Auflage und Anschlag für Materialdrehvorgänge.
• Ersatz-Gummibelagsätze und Wartungs-Kits verfügbar.
