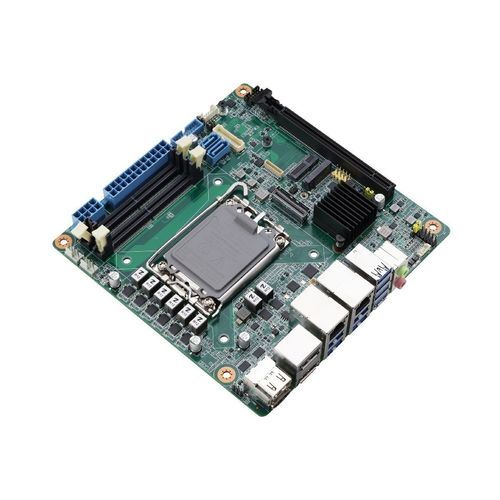

Mini-ITX-Mainboard MIX-Q870A1

Intel® Core™ UltraDDR5 SDRAMSATA3

Übersicht
Ergänzend zur industriellen Mainboard‑Produktreihe von AAEON ist das MIX-Q870A1 ein Mini-ITX‑Board, das für kompakte, leistungsstarke Embedded‑ und Industrieanwendungen entwickelt wurde. Es unterstützt Intel® Core™ Ultra 200S Series Prozessoren bis 65W und erreicht bis zu 36 TOPS integrierte AI‑Leistung durch die Kombination von Arrow Lake Xe LPG‑Grafik und einem on‑chip NPU. Die Plattform bietet umfangreiche Kompatibilität mit gängigen AI‑Frameworks und vielseitige Erweiterungsoptionen.

Hauptmerkmale

• Intel® Core™ Ultra 200S Series Processors
• DDR5, 6400MHz, Max 96GB
• PCIe Gen 5 x16 (1 Slot)
• M.2 E-Key x1 + M.2 M-Key x2
• USB 3.2 Gen 2 x10
• SATA 6Gb/s x2
• HDMI 2.0 x2, DP 1.4 x2
• 1GbE LAN x1 + 2.5GbE LAN x1
• ATX‑Stromversorgung

Detaillierte Merkmale

• CPU‑Support und AI: Unterstützt Intel® Core™ Ultra 200S Series Prozessoren bis 65W im LGA 1851 Socket (Arrow Lake‑S). Integrierte AI‑Leistung bis zu 36 TOPS durch Xe LPG und ein on‑chip NPU. Kompatibel mit OpenVINO™, WindowsML, DirectML und ONNX Runtime für beschleunigte Inferenz.
• PCIe und Erweiterung: Ein PCIe Gen 5 x16 Slot (16 Lanes) mit Bifurkations‑Jumper zur Aufteilung der Lanes, um zusätzliche Module wie NVMe‑SSDs, NICs, Framegrabber oder Fieldbus‑Karten aufzunehmen und somit flexible modulare Erweiterungen auch bei installierter GPU zu ermöglichen.
• Speicher: Flexible Speicheroptionen mit einem M.2 2280 M‑Key (vier Lanes PCIe für NVMe oder AI‑Beschleuniger), einem M.2 2242 M‑Key (SATA) und zwei SATA 6Gb/s Ports. Intel® RST unterstützt RAID 0/1 auf SATA‑Laufwerken zur Verbesserung der Datenredundanz.
• Display und I/O: Bis zu vier unabhängige Displays über zwei HDMI 2.0 und zwei DisplayPort 1.4 Ausgänge; 40‑poliger LVDS/eDP Anschluss für Embedded‑Panels. Rear‑I/O bietet acht USB 3.2 Gen 2 Anschlüsse sowie interne Header für zusätzliche USB 3.2 Gen 1 Ports.
• Netzwerk und Header: Dual Ethernet (2.5GbE + 1GbE). Enthält einen 8‑bit programmierbaren internen digitalen I/O‑Header und einen USB‑Header, der zwei zusätzliche USB 3.2 Gen 1 Schnittstellen unterstützt.

Technische Daten

• Modell: MIX-Q870A1
• Formfaktor: Mini-ITX
• CPU‑Support: Intel® Core™ Ultra 200S Series (LGA 1851), bis 65W
• Integrierte AI‑Leistung: Bis zu 36 TOPS (on‑chip NPU + Xe LPG)
• Speicher: DDR5, bis 6400MHz, maximal 96GB
• PCIe: PCIe Gen 5 x16 (16 Lanes) mit Bifurkations‑Jumper
• M.2 Steckplätze: M.2 E‑Key x1, M.2 M‑Key x2 (inkl. M.2 2280 M‑Key für NVMe und M.2 2242 M‑Key für SATA)
• SATA: SATA 6Gb/s x2, Intel® RST RAID 0/1 Support
• USB: USB 3.2 Gen 2 x10 am Rear I/O; interner USB‑Header unterstützt zwei USB 3.2 Gen 1 Ports
• Videoausgänge: HDMI 2.0 x2, DisplayPort 1.4 x2, 40‑poliger LVDS/eDP Connector
• Ethernet: 1 x 1GbE LAN, 1 x 2.5GbE LAN
• Stromversorgung: ATX Stromversorgung
• Interne I/O: 8‑bit programmierbarer digitaler I/O‑Header
• Socket‑Typ: LGA 1851
• Unterstützte AI‑Frameworks: OpenVINO™, WindowsML, DirectML, ONNX Runtime
