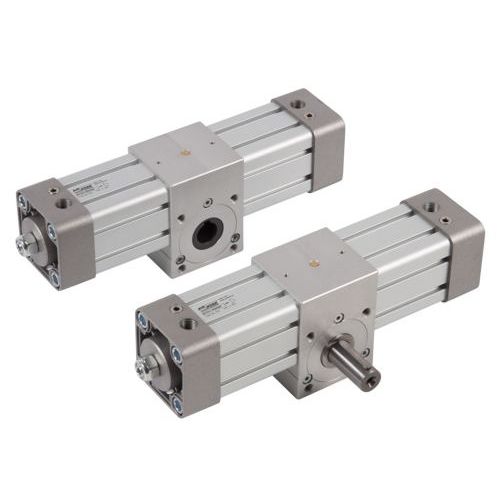

Pneumatikzylinder RY seriesDrehZahnstangen-Ritzeldoppeltwirkend
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- pneumatisch
- Bewegung
- Dreh
- Technologie
- Zahnstangen-Ritzel
- Konfigurierung
- doppeltwirkend
- Material
- Stahl, Aluminium
- Schutzfaktor
- wasserdicht
- Anwendungsbereich
- für Industrieanwendungen, für die Automobilindustrie, für OEM
- Weitere Eigenschaften
- Präzision, maßgefertigt, mit regulierbarer Federung, mit Positionserkennung, reparierbar, spielfrei
- Hub
Min: 32 mm
(1,26 in)Max: 125 mm
(4,921 in)- Druck
Min: 0 bar
(0 psi)Max: 10 bar
(145,04 psi)- Belastung
Min: 100 N
Max: 300 N
- Drehmoment
Min: 1,2 Nm
(0,885 ft.lb)Max: 51 Nm
(37,616 ft.lb)- Rotationswinkel
90 °, 180 °, 270 °, 360 °
Beschreibung
Exklusives Zahnstangen-Einstellsystem zur Wiederherstellung des Ritzspiels nache einer Vielzahl von Manövern
Winkel-Verstellsystem (+5°/ -5°) zur Gewährleistung maximaler Nutzungpräzision
Hervorragende axiale Last-und Drehmomentwerte für das Ritzel
⦁ Spezielle Behandlung des Ritzels für maximale mechanische Festigkeit
Die Rotationszylinder von Airwork werden entwickelt, um die typische lineare Bewegung für pneumatische Zylinder in eine rotierende Bewegung mit Drehmoment umzuwandeln.
Sie sind mit einer pneumatischen Dämpfung ausgestattet und der Drehwinkel kann um ca. 10 ° eingestellt werden.
Dank der Verwendung der Führung reduziert eine spezielle Regulierung das Spiel zwischen Ritzel und Zahnstange.
Es ist möglich, eine benutzerdefinierte Rotation bei Bedarf zu haben.
Kataloge
A&T pneumatic division
13 Seiten
