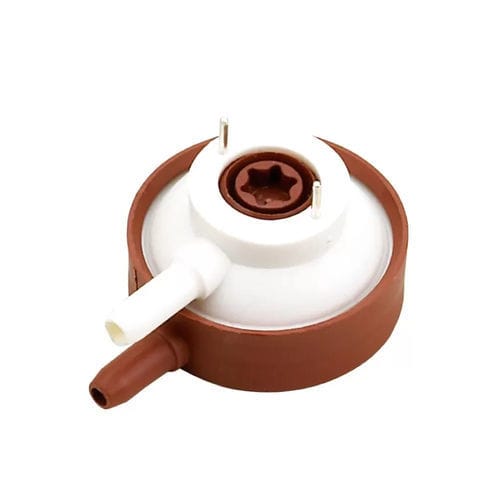

Differentialdruckschalter LFS-02

VakuumNOfür Luft

Der Druckschalter LFS-02 ist als wirtschaftliche Schnittstelle zwischen Drucksystemen und Leiterplatten konzipiert. Dieser Schalter kann als Überdruck- oder Differenzdruckschalter mit nahezu keiner Hysterese eingesetzt werden. Er wird sowohl zur Erkennung von Über- als auch von Unterdruck eingesetzt. Zu den Merkmalen dieses Schalters gehören ein Gehäusedesign, bei dem die Druckanschlüsse gedreht werden können, verschiedene Anschlussarten einschließlich Drahtleitungen. Modell - LFS-02 Elektrische Funktion - 1-polig NO Schaltleistung - 250 mA 250 V~ Temperatur - -10~+90°C Elektrische Anschlüsse - Lötstifte 1,0 mm; Drahtleitungen mit unterschiedlicher Isolierung, Länge und Buchse Druckbereich - Druck: 5 ~1000 mbar (1mbar=100Pa) Vakuum: 10 ~ 800 mbar Anschlüsse für die Probenleitung - Einlass 4,0 mm für Schlauchanschluss Medium - Nur nicht gefährliches Gas Befestigungsmethoden - Löten auf PCB Behördliche Zulassungen - UL, CUL, CE Werkstoff - Abdeckung - PA 66 Sockel - PBT Einstellschraube - PA 66 Kontakt tragende Teile - Messing versilbert (Vergoldung auf Anfrage) Membrane - Silikon (Nitril, EPDM, Perbunan auf Anfrage) Umrechnung: 1mbar = 100 Pa 1 in/H2O= 249 Pa
