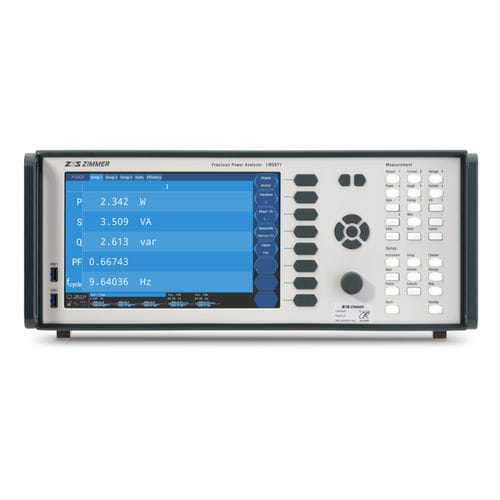

Leistungsanalysator LMG671

elektrischOberschwingungBenchtop

Eigenschaften: Messkanäle Extrem hohe Messgenauigkeit von 0,015% vom Messwert + 0,01% des Messbereichsendwertes Volle Messdynamik durchgängig von 500 µA bis 32 A / 3 mV bis 1000 V pro Kanal in einem Gerät jederzeit verfügbar Leistungsmessung von Standby bis zur Volllast (max. 32 A) ohne mechanischen Wechsel möglich Analog-Bandbreite von DC bis zu 10 MHz Geräte können modular mit 1 bis 7 Leistungsmesskanälen frei konfiguriert werden (alternativ 6 Messkanäle + 1 I/O -Karte) Lückenlose Abtastung bei einer Auflösung bis zu 18 bit und einer minimalen Zykluszeit von 30 ms möglich Laufzeitdifferenz zwischen U- und I-Messeingang < 3ns, sehr genaue Messungen bei kleinem Leistungsfaktor (PF) und/oder hohen Frequenzen Funktionen Simultane Messungen im schmal- und breitbandigen Frequenzbereich durch völlig neuartiges 2-Wandler-Konzept Gleichzeitiges Erfassen von Grundwellen-/Breitbandwerten zur sofortigen Erfassung von Verlusten bzw. höherfrequenten Anteilen Oberschwingungen und Zwischenharmonische bis zur 2000. Ordnung, normgemäß nach EN61000-4-7 Bei optionaler I/O-Karte Drehzahl-/Drehmomentsensoreingange per Menü auf alle Signalarten frei konfigurierbar (analog, Frequenz als RS422 (TTL und HTL)) Flexibles Scripting-Tool für Spezialanwendungen Gleichzeitige Messung von U-, I- und P-Größen und den Harmonischen, Darstellung in tabellarischer oder grafischer Form Signalfilter nach Frequenz, Typ und Charakteristik frei einstellbar Synchronisation auf bis zu 7 verschiedene Frequenzen gleichzeitig Flickermessung, Wechselwirkungen zwischen Netz und Verbrauchern nach EN61000-4-15
