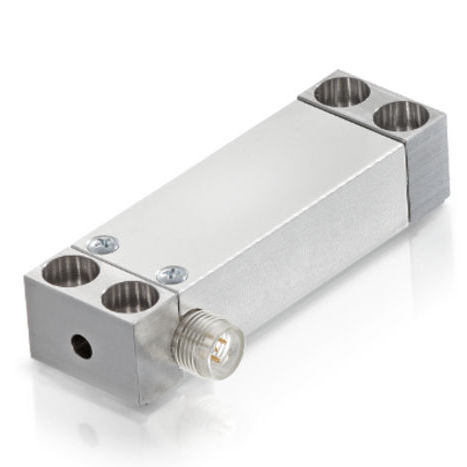

Dehnungssensor für dynamische Anwendungen X-109-8

flach

Anwendungen Zyklische Anwendungen beschreiben wiederkehrende, schnelle Kraftzyklen wie sie beispielsweise bei Pressen vorzufinden sind. Bei zyklischen Applikationen ist es wichtig dass in regelmässigen Abständen der Nullpunkt tariert wird um ein Driften des Messsignals auszuschliessen. Die Dehnungssensoren können für folgende Anwendungen verwendet werden: Kraftmessung über Dehnungen im Rahmen von Maschinen ermöglichen effiziente Steuerung relevanter Prozessparameter (z.B. Pressen, Montageautomaten, Schweissmaschinen, Einspannvorrichtungen, Vorschubkraft) Grenzwertüberwachung um Überlasten zu vermeiden Überwachung und Dokumentation von Prozesskräften für erhöhte Prozesssicherheit (z.B. Fügekräfte, Montageautomaten, Presskraft, Detektion von Werkzeugbruch und -verschleiss) Die Dehnungsaufnehmer von X-Sensors messen selbst kleine Dehnungen an der Oberfläche von ebenen Strukturen zuverlässig. Trotz der einfachen Aufschraubmontage sind die Messwerte vergleichbar mit aufgeklebten Dehnmessstreifen, wobei deren Nachteile vermieden werden. Dank des integrierten, extrem rauscharmen und hochstabilen Signalverstärkers verfügen die Sensoren über einen enormen Dynamikbereich. Funktionsweise Der Dehnungssensor X-109-8 erfasst die Dehnung zwischen den beiden Aufschraubflächen und verstärkt diese mechanisch. Dadurch wird die Dehnung auf die Messstelle konzentriert und kann dort gut mit einer resistiven Messbrücke erfasst werden. Der integrierte Brückenverstärker sorgt für die Signalaufbereitung und liefert ein einheitliches, robustes Ausgangssignal.
