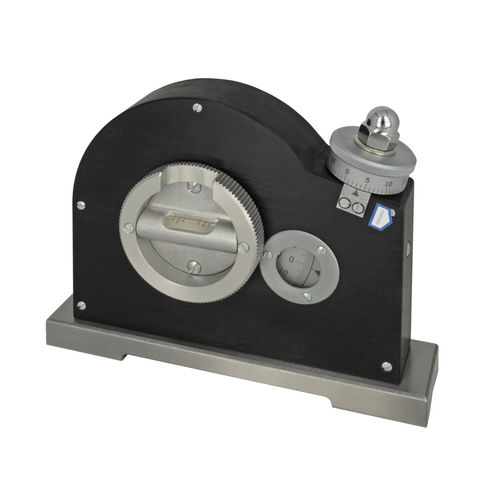

1-Achs-Neigungsmesser Clinometer 80

analogmechanischrobust

Ausführung: Standardmässig mit gehärteter und geschliffener prismatischer Stahlbasis von 150mm, geprüft nach DIN877 + DIN2276/1 Als Alternative stehen folgende Möglichkeiten zur Verfügung: Gehärtete und geschliffene prismatische Stahlbasis mit Magneteinsätzen Gehärtete und geschliffene flache Stahlbasis Gehärtete und geschliffene flache Stahlbasis mit Magneteinsätzen Hauptskala: 2 x 180° / 1 Teilstrich = 1 Grad Mikrometer: 1 Teilstrich = 1 arcmin Die eingebaute Libelle hat einen Skalenteilungswert von 0.30 mm/m, entsprechend 1 arcmin Fehlergrenze: 1,5 arcmin Das Prisma ist geeignet für Wellen mit einem Durchmesser von Ø 17 ... Ø 80 mm Verpackt in ein Holzetui Funktion: Der CLINOMETER 80 ist geeignet für genaue Messungen jeder Neigung von Flächen und Wellen (nur mit prismatischer Messbasis) von ±180 Grad Der CLINOMETER 80 erlaubt auf einfachste Weise alle Arten von Neigungsmessungen mit einem Skalenwert von 1 arcmin. Eine Schätzung auf 0.5 arcmin ist für den geübten Anwender möglich Für eine Grobeinstellung kann der Mikrometer mit dem Daumen in Richtung des Pfeils gedrückt und ausgeklinkt werden. Anhand der Libelle kann durch Drehen des Einstellringes die Grobeinstellung vorgenommen werden. Durch das Loslassen des Mikrometers wird dieser wieder eingeklinkt. Durch Drehen des Mikrometers kann nun die Feineinstellung vorgenommen werden Optionale Magneteinsätze in der Messbasis Abmessungen: Länge 150 mm Breite 35 mm Höhe 116 mm Gewicht: Netto (ohne Etui) 1.600 kg Brutto 2.100 kg Skalenteilungswert der Libelle: 0.30 mm/m Querstabilität nach WYLER Standard: Querstabilität ±2 Grad
