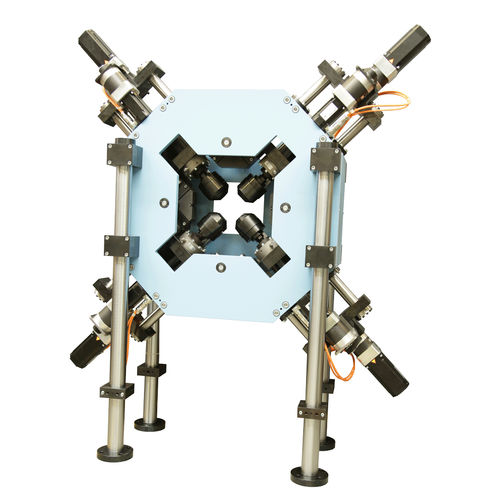

Zugprüfmaschine

elektromechanisch2-achsig

Die Biaxial-Prüfmaschine ist eine elektromechanische Prüfmaschine zur Durchführung ein- und biaxialer Zugversuche an Normflachproben oder Kreuzproben nach ISO 16842. Sie ermöglicht die voneinander unabhängige Belastung an kreuzförmigen Metallproben in zwei zueinander orthogonalen Achsen. Damit ist es möglich, zweiachsige Verformungszustände zu simulieren, wie Sie bei typischen Blechumformverfahren, auftreten. Merkmale Die zwei orthogonalen Achsen bestehen aus jeweils zwei gegenüberliegenden Einzelantrieben -Nennprüfkraft statisch: 100 kN in Zugrichtung (dynamisch bis 10 Hz), 10 kN in Druckrichtung - Nennprüfkraft dynamisch: + 10 kN (schwellend in Zugrichtung), 0,5 mm Amplitude - Nennhub: 150 mm je Antrieb (300 mm pro Achse) - Prüfgeschwindigkeit: je Antrieb 25 mm/s (je Achse 50 mm/s) - Sonderausstattung mit Druckversuch an kleinen Proben - Serienmäßig mit Präzisionskraftaufnehmer und Wegmesssystem - Mechanische Probenklemmung mit auswechselbaren Spannkeilen - Hohe Genauigkeit der Antriebsachsen (max. Winkelfehlertoleranz von 0,5°) - 4-kanaliges dynaSax-D3 Steuer- und Regelsystem - Optional mit System und Software zur optischen 3D- und 2D-Messung der lokalen Verformungen der Proben
