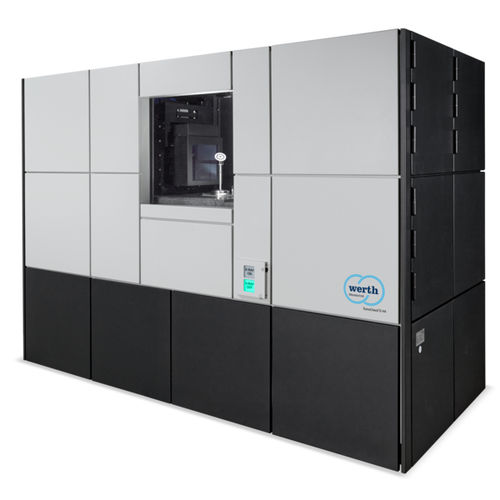

Koordinatenmessmaschine für große Teile TomoCheck® S HA

für Getriebefür LinsenMultisensor

Durch die Kombination von Transmissionsröhren mit 225 kV Beschleunigungsspannung und großen, hochauflösenden Detektoren ermöglicht der TomoCheck ® S HA (High Accuracy) sowohl die 3D-Messung von Multimaterial-Baugruppen als auch von großvolumigen Werkstücken mit hoher Auflösung und bisher unerreichter Genauigkeit. Der Grundaufbau des Computertomografie-Koordinatenmessgeräts in Granit, hochpräzise Gerätemechanik und Luftlagertechnologie ermöglichen Längenmessabweichungen im Submikrometerbereich. Anwendungsgebiete sind Mikrobauteile sowie Werkstücke aus Kunststoff, Leichtmetall und Graphit. • Minimierung der Antastabweichung des Röntgensensors durch ein patentiertes Verfahren • Durch die Diamanttargetröhre und einen Detektor mit hoher Pixelzahl werden Auflösungen im 1/10 µm-Bereich möglich • Der TomoCheck® S HA entspricht in Ausführung und Bauart Vollschutzgeräten nach Strahlenschutzverordnung • Weitere Sensoren können anwendungsspezifisch nachgerüstet werden • Normenkonforme Kalibrierung nach VDI 2617 für zuverlässige und rückführbare Messergebnisse, optional mit DAkkS-Zertifikat Messbereich Max. Werkstückabmessungen D = 204 mm / L = 434 mm (abhängig vom Aspektverhältnis der Werkstücke) Genauigkeit Zulässige Längenmessabweichung bis 2,5 µm
