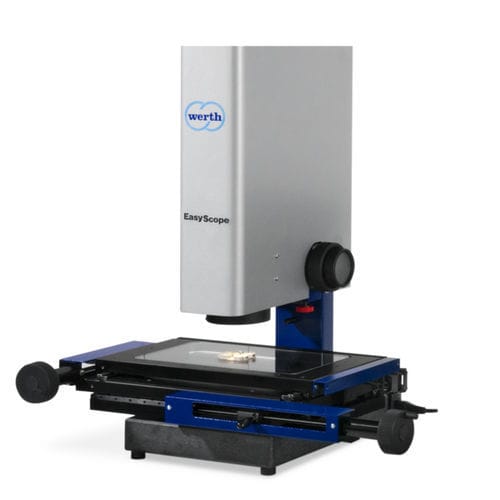

Handbediente Koordinatenmessmaschine EasyScope®
SchwanenhalsMultisensoroptisch

handbediente Koordinatenmessmaschine
handbediente Koordinatenmessmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Steuerung
handbedient
Struktur
Schwanenhals
Art der Abtastung
Multisensor, optisch
Weitere Eigenschaften
Tischgerät
X-Hub

200 mm
(8 in)

Y-Hub

100 mm
(4 in)

Z-Hub

200 mm
(8 in)

Beschreibung

Bei manueller Bedienung bietet das EasyScope® eine automatische Bildverarbeitung, einen optoelektronischen Zoom sowie einen Autofokus zum optischen Messen in der vertikalen Achse. Zur Messung in der Z-Achse wird nur der Achsantrieb manuell bewegt – ein Fokusvariationsverfahren bestimmt die Messpunkte unabhängig vom Bediener. Typische Einsatzbereiche sind z. B. Kunststoffstecker und -gehäuse, Stanz- und Biegeteile, Leadframes und Uhrenplatinen. • Optoelektronischer Zoom zum schnellen Zoomen kleinster Details oder zum Wechseln in das Übersichtsbild per Mausklick • Das Zoomen und Lichtschalten in den Programmabläufen erfolgt automatisch • Automatische Messelemente-Erkennung mit Werth AutoElement • Navigation zu den in Programmabläufen gespeicherten Messpositionen • Hohe Flexibilität durch 8-Segment Dunkelfeld-Auflicht und Durchlichtbeleuchtung • Hellfeld-Auflicht kann in den Strahlengang integriert werden • Spezifizierung in Anlehnung an VDI 2617 Genauigkeit Zulässige Längenmessabweichung bis 2,5 µm
