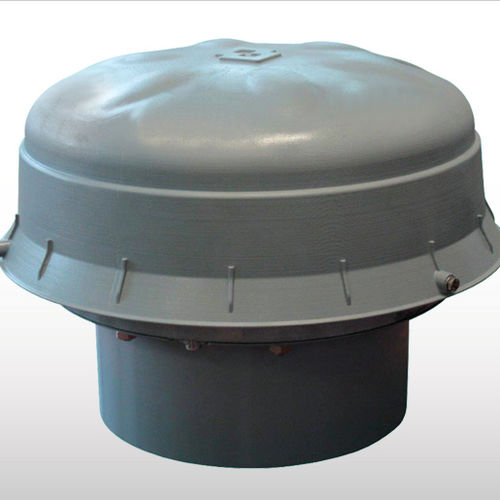

Luft-Druckbegrenzungsventil VCP-D
SiloStahl

Luft-Druckbegrenzungsventil
Luft-Druckbegrenzungsventil
Luft-Druckbegrenzungsventil
Luft-Druckbegrenzungsventil
Luft-Druckbegrenzungsventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Medium
Luft
Anwendung
Silo
Material des Federkörpers
Stahl
DN

273 mm, 435 mm
(10,748 in, 17,126 in)

Durchsatz

Max: 6.000 m³/h
(211.888 ft³/h)

Min: 0 m³/h
(0 ft³/h)

Druck

-5 mbar, 50 mbar
(-0,1 psi, 0,7 psi)

Gewicht

6 kg
(13,23 lb)

Beschreibung

VCP-D Druckentlastungsventile sind die letzte Schutzmöglichkeit, wenn ungewöhnliche Druckbedingungen die Silostruktur gefährden. Aus diesem Grund muss plötzlicher Über- oder Saugdruck im Silo sofort bewältigt werden. Auch wenn ein Druckentlastungsventil im Idealfall nie in Aktion treten darf, muss es bei Bedarf effizient und zuverlässig arbeiten. Tausendfach weltweit installierte VCP-D-Druckentlastungsventile haben gezeigt, dass sie unter den unterschiedlichsten Bedingungen absolut zuverlässig sind. VCP-D Druckentlastungsventile bestehen aus einem zylindrischen Gehäuse mit einem Flansch, der mit einer auf dem Silodach verschweißten Zarge verbunden ist, einem Innenpolymerdeckel in Scheibenform für den Unterdruckbetrieb, der durch einen zentralen Federstab in Position gehalten wird, einen äußeren Kunststoffring für den Überdruckbetrieb, durch drei Federstäbe in Position gehalten wird, Dichtungen und eine Wetterschutzabdeckung. Schraubenfedern halten die Ventildeckel geschlossen, wenn der Druckwert innerhalb der voreingestellten Grenzen bleibt. Die drei äußeren Federstäbe halten den äußeren ringförmigen Kunststoffring fest verschlossen, solange die durch den Druck im Silo erzeugte Kraft die Federkraft nicht überwindet. Sobald der Druck den voreingestellten Wert überschreitet, wird der Deckel nach oben gedrückt und der Druck kann entweichen. Der kleinere Deckel bedeckt die zentrale kreisförmige Öffnung des Außendeckels von unten. Er wird in der Mitte durch eine einzige Federstange gehalten und durch den normalen Luftdruck im Silo auf den Außendeckel gedrückt.

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von WAMGROUP S.p.A anzeigen
