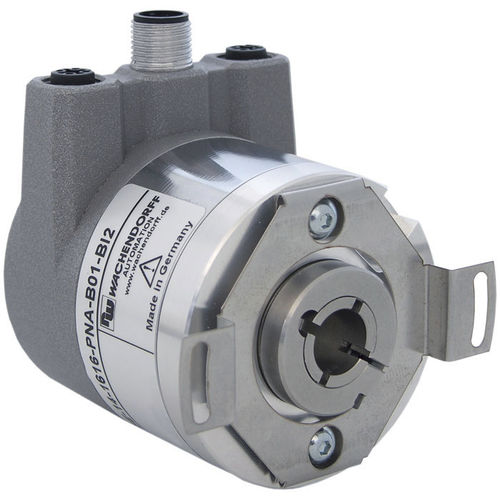

Absoluter Drehgeber WDGA 58E
MagnetSacklochwelleSingleturn

absoluter Drehgeber
absoluter Drehgeber
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
absolut
Technologie
Magnet
Installierung
Sacklochwelle, Singleturn, Multiturn
Ausgangssignal
EtherCAT
Schutzniveau
wartungsfrei, IP65
Weitere Eigenschaften
kompakt
Baugröße

58 mm
(2,28 in)

Beschreibung

Drehgeber absolut, magnetisch, EtherCAT WDGA 58E Bushaube: Anschluss über 3x M12-Stecker Endhohlwelle Gehäuse: Ø 58 mm 16/43-bit Single-/Multiturn Endhohlwelle: Ø 12 mm, 14 mm oder 15 mm; Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm über Reduzierhülse; Protokoll: EtherCAT Geräteprofil: CiA DS-406 V4.0.2, Class 3 Highlights • EnDra®: Wartungsfrei und umweltschonend • EtherCAT, Single- und Multiturn • Kompakte Bauform mit Bushaube • Single-/Multiturn (max. 16 bit/43 bit) • Zukunftsweisende Technologie • 2 Farb-Duo-LED´s als Anzeige von Betriebszustand und Buszustand sowie 2 L/A LED´s • Höchste Lagerlasten bis 80 N radial, 50 N axial • CoE, FoE, EoE Produkt-Details Flansch Endhohlwelle Gehäuse Ø 58 mm Stahlgehäuse verchromt, magnetisch schirmend Auflösung Singleturn Auflösung bis zu 65.536 Schritte/360° (16 Bit) Multiturn Auflösung 43 Bit Welle Ø 6 mm Hinweis: über Reduzierhülse Wellenlänge: L: 17 mm Eindringtiefe min.: 10 mm Eindringtiefe max.: 19 mm Max. Wellenbelastung radial: 80 N Max. Wellenbelastung axial: 50 N Ø 6,35 mm Hinweis: über Reduzierhülse Wellenlänge: L: 17 mm Eindringtiefe min.: 10 mm Eindringtiefe max.: 19 mm Max. Wellenbelastung radial: 80 N Max. Wellenbelastung axial: 50 N Ø 7 mm Hinweis: über Reduzierhülse Wellenlänge: L: 17 mm Eindringtiefe min.: 10 mm Eindringtiefe max.: 19 mm Max. Wellenbelastung radial: 80 N Max. Wellenbelastung axial: 50 N Ø 8 mm Hinweis: über Reduzierhülse Wellenlänge: L: 17 mm Eindringtiefe min.: 10 mm Eindringtiefe max.: 19 mm Max. Wellenbelastung radial: 80 N Max. Wellenbelastung axial: 50 N
