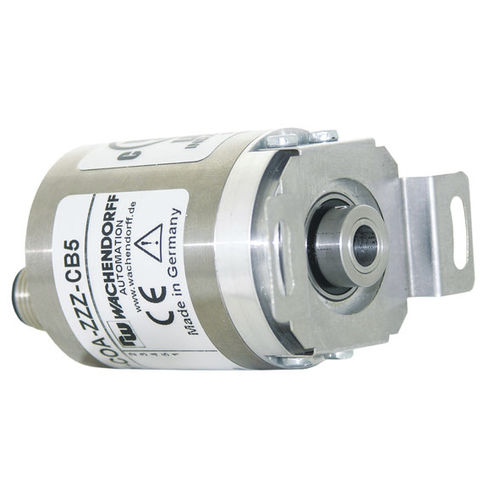

Absoluter Drehgeber WDGA 36E
Magnet16-Bit32-Bit

absoluter Drehgeber
absoluter Drehgeber
absoluter Drehgeber
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
absolut
Technologie
Magnet
Auflösung absoluter Codierer
16-Bit, 32-Bit
Drehzahl absoluter Codierer
16-Bit, 32-Bit
Installierung
mit Vollwelle, Singleturn, Multiturn, gekapselt
Ausgangssignal
RS-485
Versorgungsspannung
32 V DC, 4.5 V DC
Material
Stahl
Schutzniveau
wartungsfrei, IP67, IP65, IP40, EMV
Anwendungsbereich
für Industrieanwendungen
Weitere Eigenschaften
kompakt
Baugröße

36 mm
(1,42 in)

Achsdurchmesser

6 mm
(0,24 in)

Rotationsgeschwindigkeit

12.000 rpm
(75.398 rad.min-1)

Prozesstemperatur

Max: 100 °C
(212 °F)

Min: -40 °C
(-40 °F)

Beschreibung

Drehgeber absolut, magnetisch, RS485, Endhohlwelle CRC Checksumme Highlights • EnDra®-Multiturntechnologie: wartungsfrei und umweltschonend • Kompakte und robuste Industrieausführung • Schnittstelle: RS485 • Nullsetzbar • Zählrichtung wechselbar • LED für Statussignalisierung • EMC: EN 61000-6-2, EN 61000-6-3 Produkt-Details Flansch Endhohlwelle Stahlgehäuse verchromt, magnetisch schirmend Auflösung Singleturn Auflösung bis zu 65.536 Schritte/360° (16 Bit) Multiturn Auflösung bis zu 32 Bit. Eindringtiefe min.: 8 mm Eindringtiefe max.: 17 mm Max. Wellenbelastung radial: 80 N Max. Wellenbelastung axial: 50 N Eindringtiefe min.: 8 mm Eindringtiefe max.: 17 mm Max. Wellenbelastung radial: 80 N Max. Wellenbelastung axial: 50 N Betriebsspannung Eigenstromaufnahme: typ. 50 mA Leistungsaufnahme: max. 0,5 W 4,75 VDC bis 5,5 VDC Eigenstromaufnahme: typ. 80 mA Leistungsaufnahme: max. 0,44 W
