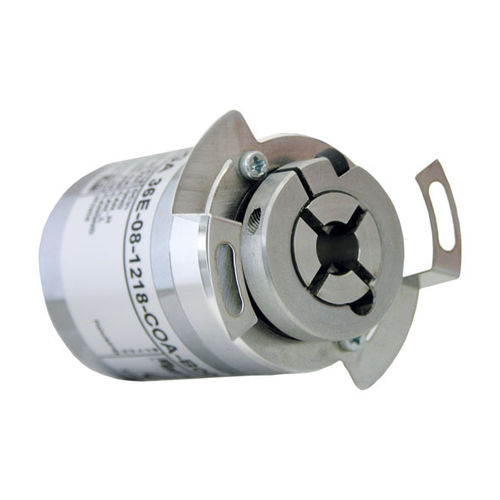

Absoluter Drehgeber WDGA 36E

Magnet16-Bit32-Bit

Drehgeber absolut, magnetisch, CANopen 16/43-bit Single-/Multiturn; Endhohlwelle: Ø 8, 10, 12, 14, 15 mm; Kommunikationsprofil CiA 301 Geräteprofil CiA 406 V3.2 class C2; Binär-Code Highlights • CANopen - Kommunikationsprofil CiA 301 - Geräteprofil für Drehgeber CiA 406 V3.2 class C2 • LED für Statussignalisierung (CiA 303-3) • Konfigurierbar ohne Bushaube via LSS (CiA 305) oder optional über SDO • Umfangreiche CANopen Funktionalität - Positions-, Geschwindigkeits- und Beschleunigungsobjekte - Wahlweise Endschalter- und Nockenschaltfunktionen - bis zu 4 Transmit PDO´s individuell konfigurierbar - Skalierung - Heartbeat und Nodeguarding sowie umfassende Diagnosemöglichkeiten Produkt-Details Flansch Endhohlwelle Stahlgehäuse verchromt, magnetisch schirmend Auflösung Singleturn Auflösung 65.536 Schritte/360° (16 Bit) Multiturn Auflösung bis zu 32 Bit mit high precision value bis zu 43 Bit. Eindringtiefe min.: 10 mm Eindringtiefe max.: 14,5 mm Max. Wellenbelastung radial: 80 N Max. Wellenbelastung axial: 50 N Ø 10 mm Eindringtiefe min.: 10 mm Eindringtiefe max.: 14,5 mm Max. Wellenbelastung radial: 80 N Max. Wellenbelastung axial: 50 N Ø 12 mm Eindringtiefe min.: 10 mm Eindringtiefe max.: 14,5 mm Max. Wellenbelastung radial: 80 N Max. Wellenbelastung axial: 50 N Ø 14 mm Eindringtiefe min.: 10 mm Eindringtiefe max.: 14,5 mm Max. Wellenbelastung radial: 80 N Max. Wellenbelastung axial: 50 N Ø 15 mm Eindringtiefe min.: 10 mm Eindringtiefe max.: 14,5 mm Max. Wellenbelastung radial: 80 N Max. Wellenbelastung axial: 50 N
