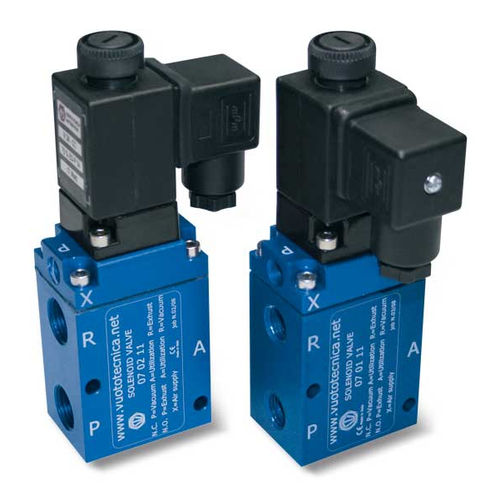

Vorgesteuertes Magnetventil 070x11 series

3-WegeNONC

Die 3-Wege-Vakuum-Magnetventile dieser Baureihe haben zwei Positionen, mit pneumatisch betätigten Kegelverschlüssen. Sie können normal geschlossen oder offen verwendet werden, unabhängig davon. Sie bestehen aus einem eloxierten Aluminiumkörper, in dem die Verbindungsanschlüsse hergestellt werden, zwei auf einem Edelstahlschaft montierten Vulkollan®-Verschlüssen, einer speziellen Verbundmembran für die Servosteuerung und einer Feder für die Rückstellung der Verschlüsse; ein Stellglied, das von einer elektrischen Spule betätigt wird, steuert die Druckluftversorgung. Die besondere Ausführung dieser Ventile ermöglicht es, die Reibung und die inneren dynamischen Spannungen auf ein Minimum zu reduzieren; daraus ergibt sich eine hohe Eingriffsgeschwindigkeit und eine Garantie für einen dauerhaften Betrieb. Die elektrische Spule ist standardmäßig vollständig kunstharzummantelte, wasserdichte Ausführung, Isolationsklasse F (bis 155 °C) nach VDE-Normen, mit elektrischen Anschlüssen an drei Klemmen von 6,3 mm, für Stecker nach EN 175301-803 (ex DIN 43650). Schutzart IP 54; IP 65 mit eingestecktem Stecker. Zulässige Toleranz des Nennwertes der Spannung: ±10%. Maximale Absorption: 20 A.V. bei AC und 18 W bei DC. Die elektrische Spule kann um 360° gedreht werden. Der Stecker ist um 180° auf der Spule drehbar und kann auf Wunsch mit LEDs, mit Entstörschaltung und/oder mit Überspannungs- und Verpolungsschutz geliefert werden.
