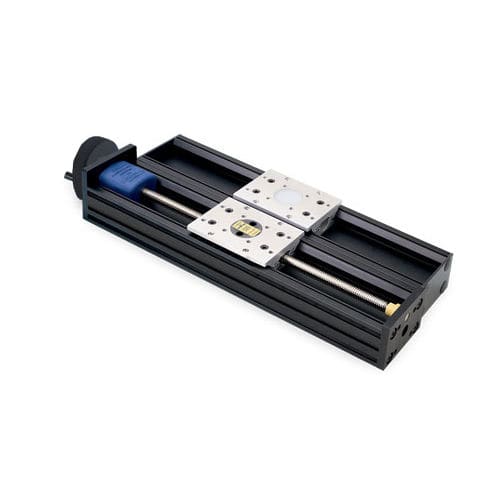

Linearer Positioniertisch BiSlide®MT10 series
manuellSchwalbenschwanzModular

linearer Positioniertisch
linearer Positioniertisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Ausrichtung
linear
Typ
manuell
Weitere Eigenschaften
Aluminium, Schwalbenschwanz, Modular, Gleitsystem
Hub

Min: 12,7 cm
(5 in)

Max: 203,2 cm
(80 in)

Wiederholbarkeit

4 µm

Beschreibung

Besonders genaue, mehrachsige Positioniersysteme können mit den manuellen Velmex BiSlide-Baugruppen schnell und einfach montiert werden. Mehrere manuell bedienbare Versionen sind erhältlich, darunter Freilauf, Leitspindel mit Knopf und Kurbel, Tandem- und Seitenknauf-Vertikalbaugruppen. Der modulare Aufbau des Velmex BiSlide Positioniertisches macht ihn hochgradig konfigurierbar für eine Vielzahl von verschiedenen Motion-Control-Anwendungen. Die manuelle BiSlide-Baugruppe ist in einer Auswahl von linearen Verfahrwegen bis zu 84 Zoll erhältlich. Hergestellt aus hartbeschichteten, eloxierten Aluminium-Schwalbenschwanzführungen und leichtgängigen PTFE-Lagern, bieten BiSlides eine höhere Steifigkeit für eine längere Lebensdauer und eine präzisere Bewegung. BiSlides haben eine Tragfähigkeit von 300 lbs. (136 kg.) horizontal und 100 lbs. (45,4 kg.) vertikal. Die Genauigkeit der Geraden beträgt 0,076 mm (0,003") über den gesamten Verfahrweg. Die Wiederholbarkeit beträgt 0,0002 Zoll (0,005 mm) Da die BiSlide-Komponenten austauschbar sind, können sie bei Bedarf leicht neu konfiguriert werden. Ein-, zwei- und dreiachsige Systeme entstehen durch einfaches Verschrauben von Standardkomponenten unter Nutzung der Vorteile des T-Nuten-Rahmens.

---
