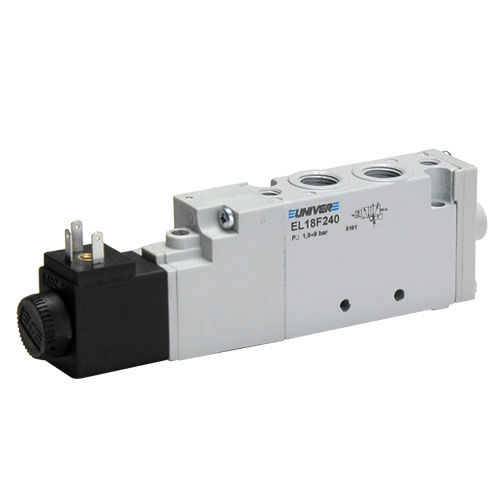

Pneumatik-Wegeventil / Schieber EL Series

pneumatisch gesteuert3/2-Wege5/2-Wege

ESSENTIAL Ventile EL serie 18 mm (G1/8) 22 mm (G1/4) HOHER DURCHFLUSS 800 Nl/min (G1/8) 1700NI/min (G1/4) KOMPAKTE BAUWEISE 18 mm (G1/8) 22 mm (G1/4) KOMPLETTLÖSUNG 5/2 Monostabil/Bistabil 5/3 Mittelstellung geschlossen/Mittelstellung offen/Mittelstellung unter Druck 3/2 NC+3/2 NC 3/2 NC+3/2 NO 3/2 NO+3/2 NO ROBUST Metallgehäuse EL18F ESSENTIAL Ventile 18 mm - G1 /8 TECHNISCHE MERKMALE Umgebungstemperatur -5 - 50 °C Mediumstemperatur Max 50 °C Medium 10 pm gefilterte Druckluft, mit oder ohne Schmierung SchaltsystemSchieber Wege/Stellungen5/2 - 5/3 - 3/2+3/2 Max. Druck8 bar (elektrische Betätigung) 10 bar (pneumatische Betätigung) Ansteuerungelektropneumatisch indirekt, pneumatisch Rückstellungmechanische Feder, pneumomechanische Feder, pneumatisch verstärkt, elektrisch verstärkt AnschlüsseG1/8 Nenndurchfluss (Nl/min)800(5/2) 720(5/3) 720(3/2+3/2) KONSTRUKTIONS MERKMALE Ventilgehäusezamak DichtungenNitrilmischung VentilaufsätzeAluminium GrundplatteTechnopolymer/Aluminium SchieberAluminium ELEKTRISCHE MERKMALE Pilotventil U06 Spule DL Serie 15 mm Spannung 12 V DC - 24 V DC - 24 V AC -110 V AC - 230 V AC Stromaufnahme 2,5 W 5 VA Schutzart IP65 Handbetätigung 1/2 Stellung Impuls
