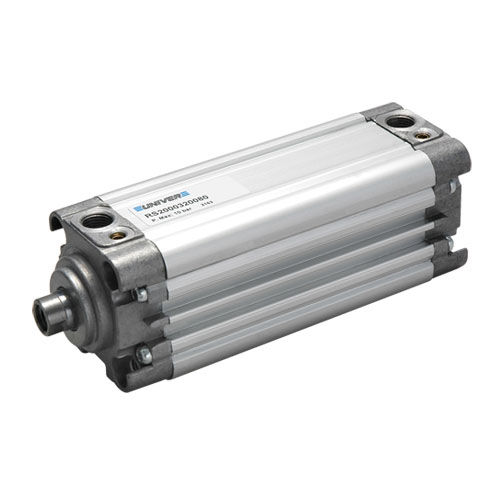

Pneumatikzylinder RS series

einfachwirkendrobustkompakt

Eine neue Serie von Kompaktzylindern für lange Hublängen oder schwere Einsatzbedingungen, serienmäßig mit Führungen und vergrößerten Kolbenstangen ausgestattet, der erste mit einstellbarer pneumatischer Dämpfung ohne maßliche Veränderung. Die Bohrungsabstände, Zentrierungsdurchmesser und Kolbenstangen sind gemäß ISO 6431 und VDMA 24562. TECHNISCHE DATEN Betriebsdruck: 1,5 - 10 bar Umgebungstemperatur: -20 - +80°C Betriebsmedium: Druckluft mit oder ohne Schmierung. Zylinderrohr aus Strangpreßprofil in Aluminiumlegierung mit Kolbenstange aus verchromtem Stahl. Vergrößerte Führungen. Einstellbare Dämpfung (10 mm -). Die Version mit verdrehsicherer Kolbenstange (Serie RQ„.) ist serienmäßig mit Flansch ausgestattet. Max. Geschwindigkeit: 1 m/s Magnetausführung. Auf Anfrage -Magnetsensor Serie DF-... (Abschnitt Zubehör Seite 2). -Drahtabdeckungsband für Magnetsensor Typ. DHF-002100. -Flansch für Serie RS Typ .00/.01/.20/.60/.70. -Hohle Kolbenstange nur für Ausführungen mit durchgehender Kolbenstange. -Ausgelegt für Feststelleinheit nur mit verchromter Kolbenstange. -Führungseinheit nur für Zylindertypen mit verlängertem Kolben. Einige Konstruktionsmerkmale •Zylinderrohr aus Strangpreßprofil in Aluminiumlegierung, außen und innen eloxiert 15/im, sauberes Profil, Sensoren versenkt. •Zylinderköpfe aus Aluminiumlegierung. •Selbstschneidende Schrauben aus verzinktem Stahl. •Vergrößerte Kolbenstange aus verchromtem Stahl; auf Anfrage aus nichtrostendem Stahl. •Kolben aus Aluminium. •Gleitschuh aus Azetalharz. •Vergrößerte Büchsen. •Kolbendichtungen aus Nitrilgummi. •Kolbenstangendichtungen aus Polyurethan.
