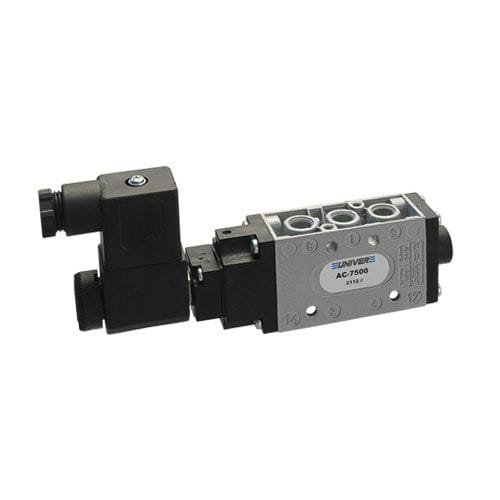

Pneumatik-Wegeventil / Schieber AC seriesmit Klappepneumatisch gesteuert5/2-Wege
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Schieber, mit Klappe
- Steuerung
- pneumatisch gesteuert
- Öffnungen / Positionen
- 5/2-Wege
- Weitere Eigenschaften
- modular
- Druck
Max: 10 bar
(145 psi)Min: 0 bar
(0 psi)- Durchsatz
1.080 l/min, 1.600 l/min, 4.600 l/min
(285 us gal/min, 423 us gal/min, 1.215 us gal/min)
Beschreibung
AC
MIXED Gewindeventile G1/8 - G 1/4 - G1/2
-Mischkommutierungssystem (Spule - Ventilkegel)
-Hohe Durchflussmenge
-Schnelle Reaktionszeit
-Hohe Zyklen
-Steuerung: manuell, mechanisch, pneumatisch, pneumatisch, elektrisch
-Modulare Anschlussplatten
TECHNISCHE MERKMALE
Umgebungstemperatur-10 + + +45°C
Flüssigkeitstemperaturmax +50 °C
Fluidfiltrierte Luft 50 Uhr, geölt oder ungeölt
Kommutierungssystemmpoppet gemischtes System
Wege/Positionen Druck5/2 10 bar max
Steuerung pneumatisch, elektrisch, mechanisch, mechanisch
pneumomechanische Feder, pneumatisch, elektrisch
Rücklauf pneumomechanische Feder, pneumatisch, elektrisch
AnschlüsseG1/8G1/4G1/4G1/2
Nennwert (mm)6815
Nenndurchfluss (Nl/min)108016004600
KONSTRUKTIVE MERKMALE
Ventilgehäuse G1/8-Gl/4 = Zamak
G1/2 = Aluminiumdruckguss
Dichtungsnitrilkautschuk, Polyurethan
Stellglieder Technopolymer
Spulenkörper aus Aluminium
---
