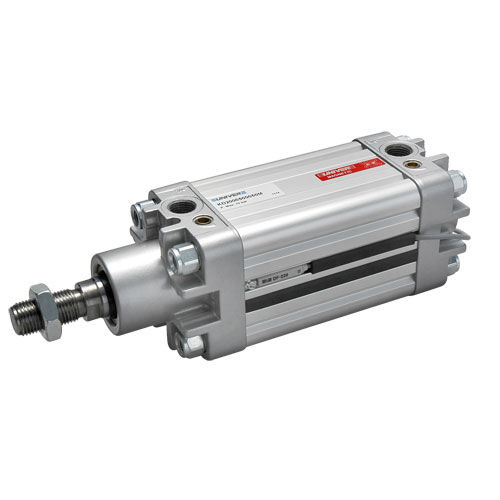

Pneumatikzylinder KD series

doppeltwirkendISOIndustrie

Die UNIVER-Druckluftzylinder nach ISO 6431 und VDMA 24562 beinhalten die Verbesserungen, die aus der technologischen Weiterentwicklung hervorgegangen sind; sie sind imstande, auch die anspruchsvollsten Kunden zufriedenzustellen. Ein wichtiges Merkmal der Zylinder ist der ölfreie Betrieb, dank dessen ihr Einsatz in vielen Industriegebieten und unter Berücksichtigung der Umwelt möglich ist. Die robuste Konstruktion und die verwendeten Bauteile gewährleisten anspruchsvolle Funktionseigenschaften und lange Betriebsdauer. Betriebsdruck: 1,5 - 10 bar Umgebungstemperatur: -20 - 80°C Medium: gefilterte. geôlte oder ungeolte Druckluft Zylinderrohr aus Aluminium, innen und auBen eloxiert Zylinderdurchmesser: Sérié KD 32 - 125 Zylinderrohrprofil aus Aluminium mit Profil für versenkte Sensoren, Magnetausführung Standard. Sérié K 32 -200 Zylinderrohr mit Rundprofil aus Aluminium und Zugstangen aus Stahl, Magnetausführung auf Anfrage. Versenkter Magnetschalter Sérié DF-_für Sérié KD. Drahtabdeckungsband für Magnetsensor für Sérié KD-Artikelnr. DHF-002100. Magnetsensor Sérié DH-_. für Sérié K. (Abschnitt Zubehôr Seite 2). Zubehôr ab Seite 20 Ausführungen auf Anfrage -Magnetring aus Plastoferrit -Feststelleinheit O 32 + 125 mm nur mit verchromter Kolbenstange verwendbar (Abschnitt High-Tech Seite 3) -Führungseinheit 0 32 + 100 mm (Abschnitt High-Tech Seite 31) -Zylinder mit starrer Führungsbuchse Tandem- und Mehrstellungsausführung sowie mit entgegengesetzten Kolbenstangen (Seite 16). Einige Konstruktionseigenschaften Zylinderrohr aus verdrehfestem StrangpreBprofil in Aluminiumlegierung mit Rippenmuster. ohne Stockungspunkte. Innen und au6en eloxiert. 15 micron.
