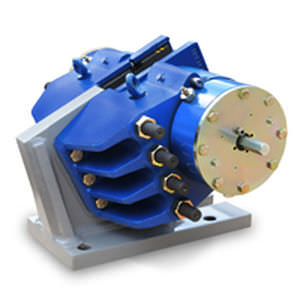

Scheibenbremse VKSD
Federdruckmit hydraulischer Lockerungssteuerung

Scheibenbremse
Scheibenbremse
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Scheiben
Betätigung
Federdruck, mit hydraulischer Lockerungssteuerung
Bremskraft

119 kN

Beschreibung

Die Bremszange Twiflex VKSD besteht aus zwei Hälften oder Federmodulen und kann mit einer Mindestscheibenstärke von 20 mm verwendet werden. Die Module werden auf jeder Seite der zentralen Montageplatte angebracht, deren Stärke die der Bremsscheibe um 12 mm übersteigt. Der Mindestscheibendurchmesser beträgt 1000 mm. Normalerweise werden ein oder zwei Bremszangen pro Scheibe verwendet; abhängig von der Scheibengröße kann die Anzahl jedoch erhöht werden. Die Bremsen können in einem beliebigen Winkel am Umfang der Bremsscheibe angebracht werden. Idealerweise sollten sie jedoch horizontal (d. h. in der Position von 3 Uhr oder 9 Uhr) positioniert werden. Twiflex bietet eine Vielzahl von Bremsscheiben an (siehe Bremsscheiben und Naben). Die Bremskraft wird durch eine Kombination aus verschiedenen Federn, Unterlegscheiben und Luftspalteinstellungen erreicht. Die Lebensdauer der Federn ist eine Funktion der Bremsmomente. Die angegebenen Bremsmomente gelten für gut eingeschliffene Beläge mit einem nominalen Reibwert von μ = 0,4. Twiflex Scheibenbremsen müssen mit asbestfreien Twiflex Bremsbelägen verwendet werden. Effektiver Bremsscheibenradius = Tatsächlicher Radius (m) – 0,095 m. VKSD-FL-Bremssattel Der Bremssattel Twiflex VKSD-FL besteht aus einem einzelnen Federmodul, das die „aktive“ Seite dieses Schwimmsattels darstellt. Er wird dann verwendet, wenn der Einbauraum begrenzt ist oder wenn sich die Bremsscheibe axial um ±6 mm bewegt. Die Bremskraft wird durch eine Kombination aus verschiedenen Federn, Unterlegscheiben und Luftspalteinstellungen erreicht. Die Lebensdauer der Federn ist eine Funktion der Bremsmomente.
